前幾天終于收到了在amazone上訂購的電烙鐵和焊錫，于是當天晚上就開工制做了Slot 1擴展卡。隨后兩天晚上抽空編寫并測試了NDS和Arduino兩部分SPI通信的代碼。順便打個廣告：有興趣的朋友可以加入QQ群：362445156 （Arduino極客群）。
本篇博客將介紹三部分內容：
圖0. 最后制做完成并連接后的效果。
一、Slot 1擴展卡的自制過程
圖1. 全新的NDS游戲等待拆解。
圖2. 打開盒子，游戲卡在右邊。
圖3. 焊接好金手指部分和外部引腳效果。
圖4. 焊接好金手指部分和外部引腳效果。
圖5. NDS通過BASIC解釋器發送DWRITE命令點亮Arduino的LED。
圖6. 用紙片蓋住尋跡傳感器（傳感器燈變紅），而濕度傳感器則不接觸濕餐巾紙，則相應的NDS屏上輸出：digit pin 7: 1
- Slot 1擴展卡的自制過程；
- Arduino和NDS兩部分SPI通信代碼實現；
- 通過簡單Demo演示應用效果。
最后完成后的效果見圖0:

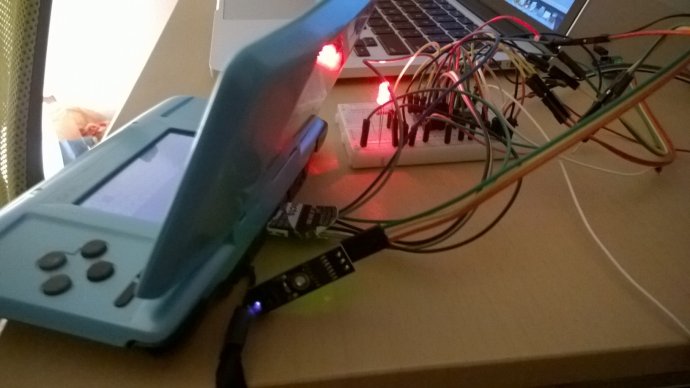

圖0. 最后制做完成并連接后的效果。
Slot 1擴展卡的自制，我用了兩種方案：（1）用開源DS brut項目的PCB來打樣擴展卡；（2）用正版NDS Slot 1游戲卡手工制做擴展卡。這兩種方案我都用了，但由于人在國外，PCB打樣在淘寶上找的商家，不方便寄到國外。這里主要講第二種方案，即用已有的正版游戲卡制做Slot 1擴展卡的過程。
首先去Walmart買了一張最廉價的NDS游戲，才$8，如圖1，圖2。

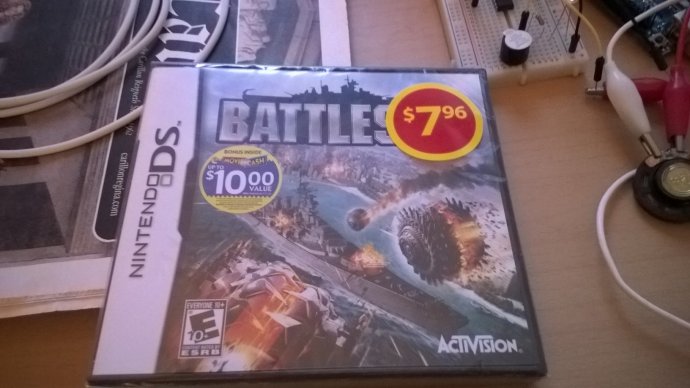

圖1. 全新的NDS游戲等待拆解。

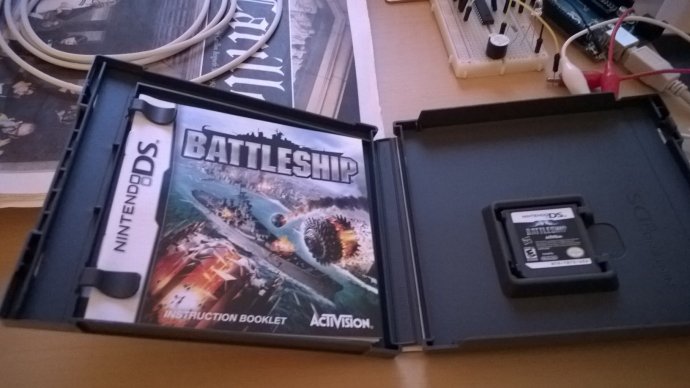

圖2. 打開盒子，游戲卡在右邊。
然后將卡帶取出，并將插入NDS主機卡槽的金手指部分用美工刀切下，并焊接好引出到外部的針腳（一共只需焊接7個引腳，金手指和外部引腳的焊接順序參見第一篇博文：擴展NDS掌機連接Arduino方案設計一文中的圖1）。引線長度要合適，剛好能將引出的針腳露出到卡帶外部，引出部分不能太短，不然不容易接線。另外，需要將卡帶底殼的上部切出7個小口，方便7個引腳的固定。這些工序完成后如圖3，圖4所示。

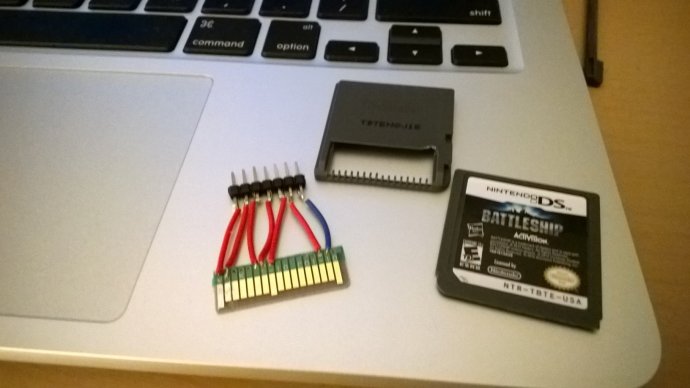

圖3. 焊接好金手指部分和外部引腳效果。

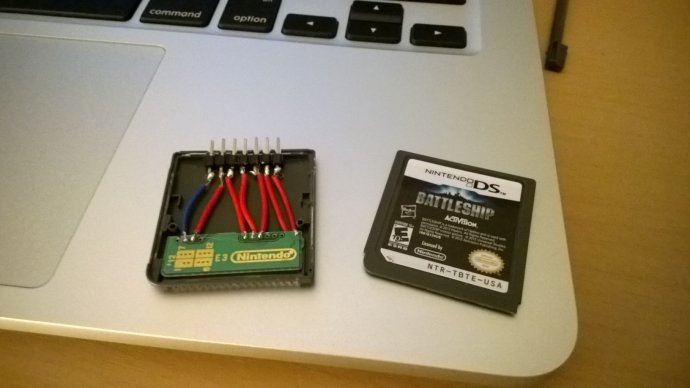

圖4. 焊接好金手指部分和外部引腳效果。
最后將正反面殼蓋蓋上，就完成了自制Slot 1擴展卡帶的制做。如果卡帶蓋子蓋得不嚴實，可以用膠帶在外面圍著粘一圈。
注意：本部分焊接要十分小心，由于金手指部分布線較密，不要將相鄰的兩個布線焊到一起。
二、Arduino和NDS兩部分SPI通信代碼的實現
在確保第一部分工作準確完成之后，接下來就需要編寫代碼進行SPI通信測試。
2.1 NDS部分SPI通信代碼的實現
在本系列博文的第5篇：擴展NDS掌機連接Arduino (5)--NDS端BASIC語言解釋器的移植與擴展
SPI發送部分代碼如下：
void _send(unsigned char* send_str, int len)
{
int i=0, max_size = 1024;
unsigned char* p = send_str;
while(i
{
writeBlocking_cardSPI(*p);
do_delay(1);
p++;
i++;
}
}
void do_send(unsigned char* send_str, unsigned char* recv_buff, int max_len)
{
int i=0;
while(send_str[i] && i< max_len)
{
recv_buff[i] = send_str[i];
i++;
}
recv_buff[i]='\0';
////////
//int len=strlen(send_str);
//setupConsecutive_cardSPI(len);
_send((unsigned char*)send_str, max_len);
}
以上代碼中調用了do_delay(1)函數，意即NDS每發送1個字節的數據就等待1ms。NDS需要等待因為NDS的執行速度遠比Arduino快，如果NDS只發送不等待，會使得Arduino無法處理接收數據。而通過我不斷測試，NDS等待1ms的時間比較保險，在大量數據傳送過程中不致于Arduino處理不過來。實際上，我也測試過NDS等待0.1ms, 0.5ms待不同的值，在數據量較小的情況下(10字節以內)，Arduino也能正常處理而不會丟失數據。本段文字描述的延時都是在Arduino通過串口傳回結果的前提下進行測試，而Arduino操作串口通信會消耗大量處理的時間，因此如果不使用串口顯示結果，延時可以做到非常小。比如和一個網友交流過這個問題，他使用Slot 2接口可以做到512kbs的SPI通信速度，而Slot 1可以提供更高的速度，至少也可以做到這個速度。
上面代碼中的do_delay()函數的實現采用NDS的Timer 0硬件計時器完成，每次函數調用時才占用該計時器，函數執行完畢便立即釋放Timer 0計時器硬件資源。其代碼如下：
void do_delay(int millisecond)
{
uint ticks = 0;
uint oldtick;
double ms=millisecond;
if(millisecond==-99)
ms=0.5;
timerStart(0, ClockDivider_1024, 0, NULL);
ticks += timerElapsed(0);
oldtick = ticks;
double fesp=ms/1000*TIMER_SPEED+oldtick; //esp = (ticks-oldtick)/TIMER_SPEED*1000;
uint esp=(uint)fesp;
while(ticks
ticks += timerElapsed(0);
timerStop(0);
}
SPI接收部分代碼如下：
int do_recv(unsigned char* buff, int num_byte, unsigned char* stop_byte)
{
u8 read_byte=0;
int i=0;
for(i=0; i
{
}
注意：由于NDS端是SPI Master，根據SPI通信原理，Slave不能主動和Master進行通信。因此，當Master需要接收數據時，需要主動發起通信請求，然后Slave接收到該請求后，就可以將相應的數據傳給Master。
2.2 為NDS部分BASIC語言解釋器添加4條Arduino命令
在本系列博文的第5篇：擴展NDS掌機連接Arduino (5)--NDS端BASIC語言解釋器的移植與擴展
（1）DWRITE 命令
格式：DWRITE pin, val。
例如：DWRITE 6, 1
代碼：
void exec_dwrite()
{
int pin, value;
get_exp(&pin);
get_token();
if(*token != ',')
serror(19);
get_exp(&value);
do_dwrite(pin, value);
}
void do_dwrite(int pin, int value)
{
unsigned char send_str[5];
send_str[0] = '\\'; //command sign
send_str[1] = SPI_COMMAND_DWRITE; //command type
send_str[2] = (unsigned char)pin; //pin
send_str[3] = ((unsigned char)(value!=0?1:0)); //value
send_str[4] = '\0';
_send(send_str, 4);
}
（2）AWRITE 命令
格式：AWRITE
例如：AWRITE
代碼：
void exec_awrite()
{
int pin, value;
get_exp(&pin);
get_token();
if(*token != ',')
serror(20);
get_exp(&value);
do_awrite(pin, value);
}
void do_awrite(int pin, int value)
{
unsigned char send_str[5];
send_str[0] = '\\'; //command sign
send_str[1] = SPI_COMMAND_AWRITE; //command type
send_str[2] = (unsigned char)pin; //pin
send_str[3] = (unsigned char)(value); //value
send_str[4] = '\0';
_send(send_str, 4);
}
（3）DREAD 命令
格式：DREAD
例如：DREAD
代碼：
void exec_dread()
{
int pin, var, data;
get_exp(&pin);
get_token();
if(*token != ',')
serror(21);
data = do_dread(pin);
}
int do_dread(int pin)
{
unsigned char value=0x0;
unsigned char send_str[4];
send_str[0] = '\\'; //command sign
send_str[1] = SPI_COMMAND_DREAD; //command type
send_str[2] = (unsigned char)pin; //pin
send_str[3] = '\0';
_send(send_str, 3);
do_recv(&value,1,NULL);
//printf("recv:%d\n",value);
return value;
}
（4）AREAD 命令
格式：AREAD
例如：AREAD
代碼：
void exec_aread()
{
int pin, var, data;
get_exp(&pin);
get_token();
if(*token != ',')
serror(22);
data = do_aread(pin);
}
int do_aread(int pin)
{
int value;
unsigned char recv_str[2];
unsigned char send_str[4];
send_str[0] = '\\'; //command sign
send_str[1] = SPI_COMMAND_AREAD; //command type
send_str[2] = (unsigned char)pin; //pin
send_str[3] = '\0';
_send(send_str, 3);
recv_str[0]=recv_str[1]=0;
do_recv(recv_str,2,NULL);
//the first byte send from arduino is the high byte of the result of analog read.
value = recv_str[0];
value <<= 8;
value |= recv_str[1];
return value;
}
說明：由于在SPI通信中，數據交換以8位，即1個字節為單位。而Arduino的ADC，即模擬引腳數據值為0~1023，即10位數據。因此讀取一次Arduino的模擬引腳的數據需要2次SPI數據發送才能完成。我在Arduino端的代碼實現中，將模擬引腳的數據按2次發送，先發送高字節，再發送低字節，具體參考第2.3部分內容。而上述NDS接收代碼中，則做對應處理，即先接收的字節為高字節，后接收的為低字節，然后合并兩個字節內容：
//the first byte send from arduino is the high byte of the result of analog read.
value = recv_str[0];
value <<= 8;
value |= recv_str[1];
2.3 Arduino部分SPI通信代碼的實現
Arduino部分代碼主要完成兩部分功能：
（1）配置Arduino為SPI Slave端；
（2）接收NDS端發送過來的SPI命令，并解析執行命令。
第（1）部分功能的詳細分析過程詳見本系列博文2：擴展NDS掌機連接Arduino (2)--NDS端SPI通信協議解析。而第（2）部分中，我將NDS發送的命令進行了簡單的封裝（類似SD卡讀寫命令的原理一樣）。命令的格式采用如下形式：
第1字節：'\\'，為命令起始標志字節。
第2字節：為表示具體命令的字節。例如本篇上述2.2小節內容中NDS封裝了4條操作Arduino的命令，分別使用SPI_COMMAND_DWRITE，SPI_COMMAND_AWRITE，SPI_COMMAND_DREAD，SPI_COMMAND_AREAD。其定義如下：
#define SPI_COMMAND_DWRITE
#define SPI_COMMAND_AWRITE
#define SPI_COMMAND_DREAD
#define SPI_COMMAND_AREAD
第3字節：為表示pin引腳號的字節。
第4字節：為表示需要寫入pin引腳的值（只適用于DWRITE，AWRITE兩條命令）。
這里我使用了4個特殊字符，實際上隨便使用什么字符都可以，只要保持NDS端和Arduino端定義的一致就可以。完整的Arduino封裝代碼如下：
// Written by Vincent Gao (c_gao)
//BLOG: http://blog.congao.net
//EMAIL: dr.c.gao@gmail.com
// Sep. 2014
#include "pins_arduino.h"
//#include "SPI.h"
#define SS 10
#define MOSI 11
#define MISO 12
#define SCK 13
// what to do with incoming data
byte command = 0;
byte led_pin = 6;
byte led_status = 1;
void setup()
{
}
byte spi_trans(volatile byte out)
{
}
#define SPI_COMMAND_DWRITE '~'
#define SPI_COMMAND_AWRITE '!'
#define SPI_COMMAND_DREAD '@'
#define SPI_COMMAND_AREAD '#'
boolean is_recvdata = false;
boolean is_command = false;
boolean wait_command_info = false;
int wait_num_byte = 0;
char buf[4];
int index = 0;
int pin;
int value;
byte do_spi(volatile byte out)
{
}
byte spi_transfer(volatile byte out)
//ISR (SPI_STC_vect)
{
}
void loop (void)
{
}
說明：
- setup()函數完成對Arduino端SPI Slave模式的配置，并配置SPI通信模式為Mode 3（CPOL=1, CHPA=1）。
- byte do_spi(volatile byte out)函數為主體功能函數，該函數實現對發送過來的4條SPI命令進行解析和執行。
- byte spi_trans(volatile byte out)函數實現向NDS發送數據。
- byte spi_transfer(volatile byte out)函數是之前用于測試SPI時使用，最后沒有使用，也沒有刪除。
三、Demo演示應用效果
這部分內容，我使用一個簡單的Demo來演示本方案實際運行的效果。
3.1 硬件配置
NDS端：
（1）我使用初版NDS；
（2）SuperCard Mini SD燒錄卡＋1GB mini SD卡＋讀卡器；
（3）上文自制好的擴展卡，并插入NDS主機的Slot 1卡槽。
Arduino端：
（1）面包板上的最小Arduino系統（詳見本系列第1篇博文：擴展NDS掌機連接Arduino (1)--Arduino端最小系統實現），并用杜綁線和自制的NDS擴展卡并連接好；
（2）LED燈，連接至Arduino的數字引腳 6，該引腳同時也是PWM引腳；
（3）尋跡傳感器（數字傳感器），連接至Arduino的數字引腳 7；
（4）土壤濕度傳感器（模擬傳感器），連接至Arduino的模擬引腳 5；
（5）無CPU 的Arduino UNO板，用于上傳Arduino程序。
其它：
（1）用水打濕的餐巾紙，用于裹在土壤濕度傳感器的感應片上，以獲得不同的濕度結果；
（2）一小張白色的紙片，可移開或蓋在尋跡傳感器上，以獲得不同的結果。
3.2 軟件配置
NDS端：將我移植擴展的最新版（下文附完整工程代碼下載）BASIC解釋器編譯好后，復制到Mini SD卡上，并將Mini SD卡插入SuperCard Mini SD燒錄卡。
Arduino端：將上文的完整Arduino代碼（下文附完整工程代碼下載）編譯并上傳至最小Arduino系統。
3.3 Demo
啟動NDS，并從SuperCard Mini SD卡運行BASIC解析器。首先輸入下行命令并回車：
DWRITE 6, 1
然后輸入"!"或"RUN"，回車后如果LED燈被點亮，說明硬件連接正確無異常，如圖5所示。

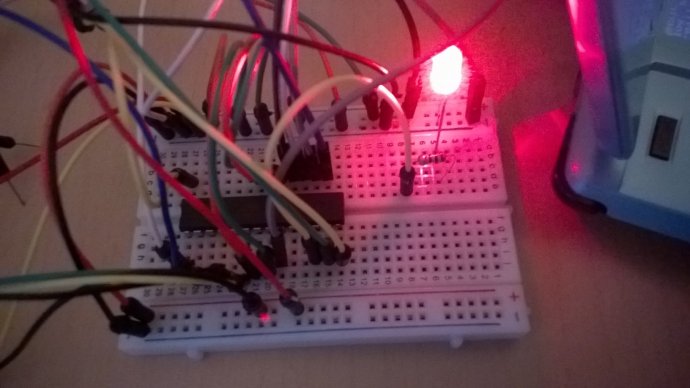

圖5. NDS通過BASIC解釋器發送DWRITE命令點亮Arduino的LED。
然后，在NDS端輸入以下一段BASIC程序：
FOR I=0 TO 255
NEXT
然后輸入"!"或"RUN"，回車后這段BASIC程序便開始執行，運行結果會輸出在下屏，并按每秒一次進行更新顯示，結果如圖6，圖7所示：

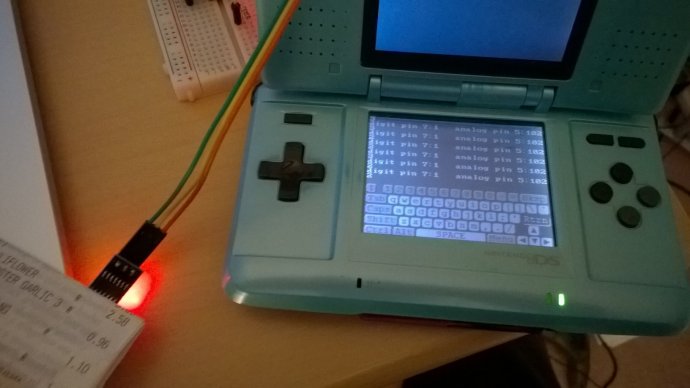

圖6. 用紙片蓋住尋跡傳感器（傳感器燈變紅），而濕度傳感器則不接觸濕餐巾紙，則相應的NDS屏上輸出：digit pin 7: 1

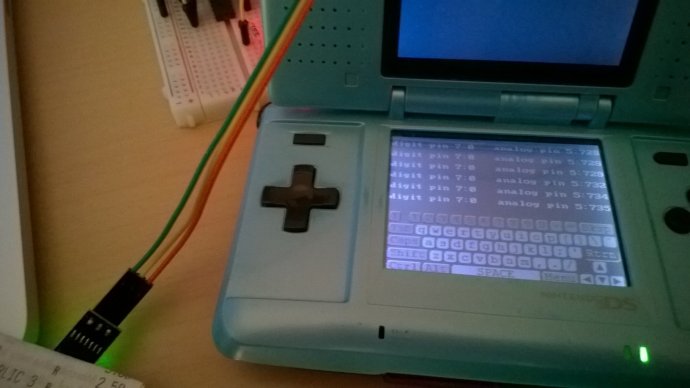

圖7. 將紙片從尋跡傳感器移開（傳感器燈變綠），而濕度傳感器用濕餐巾紙包裹住，則相應的NDS屏上輸出：digit pin 7: 0
至此，該項目核心的軟件和硬件都基本完成了。現在只需要發揮人的想象力便可用它制做出各種有趣的作品，比如：
- 尋跡小車。將本項目的NDS和Arduino固定在小車底座上，用3個尋跡傳感器通過DREAD命令返回數據給NDS，并決定左右轉彎或直走的決策，然后用AWRITE命令驅動連接在PWM引腳上的電機驅動板即可實現。同時配合由我添加的BASIC畫圖命令可以實現在NDS上屏畫出上車的運動軌跡。或將小車運動時的速度，位置等信息記錄下來存到NDS燒錄卡上的SD卡內，以做后續析和處理。
- 萬用表。萬用表功能非常實用，利用本方案實現上卻并不復雜。Arduino端外接兩條杜邦線作為測筆，通過一小段萬用表代碼即可實現。
- GPS記錄儀。將本項目外接一個GPS模塊，將GPS的經緯度信息回傳到NDS，可實現將你的運動行蹤記錄到SD卡內，或畫到屏幕上。如果你編程不錯，還可以直接在NDS上寫個小程序將離線地圖顯示在NDS上，并把經緯度坐標顯示在該地圖上，然后你可以帶上這個NDS出門跑步，開車，騎車，回來后就可以看到你的行蹤軌跡了。
- N路邏輯分析儀。Arduino端如果使用atmega328，它提供了13個數字引腳，理論上最多可以作13路邏輯分析儀，不過按上文對SPI通信速率的分析和實驗，預計頻率只能做到1MHz左右。
- N路示波器。原理同N路邏輯分析儀，可使用NDS上屏顯示波型。
- 家庭環境監視機。歸功于NDS自帶的WiFi功能，使用libwifi庫，可將Arduino端連接的各種傳感器數據，如溫度，濕度，氣壓，PM2.5值，一氧化碳指數等信息傳到遠程服務器。例如國內免費的Yeelink云平臺，這樣你就可以隨時隨地查看家里的情況了。話說，3DS homebrew channel馬上就要開放了，因此還可以用3DS上的攝像頭拍的照片也上傳上去，遠程監視家里的情況。
- 還有很多...
后記：
我也測試了超聲波傳感器，但由于NDS的Slot 1只提供3.3V電壓，而我手上的超聲波傳感器在該電壓下工作不正常，能返回數據，但不正確，到我外接5V電壓時則就變得正確。
全部工程代碼（含NDS端BASIC解釋器代碼，以及Arduino代碼）：http://www.zg4o1577.cn/f/NDS擴展Arduino源碼.zip
