Arduino mini pro 328 3.3v
8mhz最初開始不能夠下載程序，一直報錯，出錯信息是經典:
“avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51”
這個出錯信息，關于這個出錯信息，網上介紹的很多。我的故障可能有代表性，但也不一定全部是這樣。
說到mini
pro 一定要說一下下載器，先后定過二款，其實功能上都差不多，下傳程序到arduino必須連接TX,RX,VCC,GND這四個接口就可以。
剛接觸Arduino時，因為喜歡Nano的方便和簡單，就一直在玩ARDUINO
NANO 3.0。當開始想把程序?qū)戇M(jìn)mini pro時，竟然忘記當初定MINI PRO
328時有沒有試過下傳程序，所以也直接導致我誤認為芯片被我引腳焊接拆除等原因誤損壞。上面的那個經典報錯，不斷地重現，盡管我反復地檢查COM口，反復檢查FDTI
USB的驅動程序，包括從Arduino.cc的論壇上查看近30多頁的英文資料，一切都是浪費。包括先前在網上找到一個文章是關于利用FDTI
BASIC 的DTR端，加100uf的電容，從而觸發MINI PRO的自動RESET。經過我的嘗試，依然報0X51
STK500錯誤。
這樣折騰了二周時間，不過我想事情有時總歸有解決。然后，我的辦法是重新定購一個全新的另外牌子的USB下載器和再定一個MINI
PRO，發現依然報錯。現在基本上已經排除硬件可能出現的問題。于是，在N次反復查看國外Arduino論壇時，無意料看到某個網友提到可能bootloader損壞的情況，想想自己今后要開發PCB板子，寫bootloader也是必須要進行的一步了。所以，不再猶豫，直接在淘寶定下USBTINYISP下載器（帶ISP插口線）。事實證明，這一步完全正確。
網上仔細檢查ISP口的定義，并且錯誤地把ISP接口線的端口誤看作ISP插座接口，導致通信報錯之外。一個小時之后，正確連接MINIPRO，用ARDUINO工具軟件，運行TOOLS下面的
BURN
BOOTLOADER，選擇USBTINYISP，二三分鐘后，BOOTLOADER寫好完畢。試著用FDTI的USB下載器，上傳程序至MINI
PRO，看著TX\RX的LED燈不停地閃爍，興奮啊。
補充一下二點：
1、損壞BOOTLOADER的MINI
PRO大概每三秒閃一次LED，正確重寫bootloader之后，minipro定時一秒閃爍一次led。
2、有關整理的ISP定義：1、ISP下載線的接口定義：2*3排列，把有突出插座定位小突起部分放在右側，依次是從上往下從右往左，為1，2，3，4，5，6。

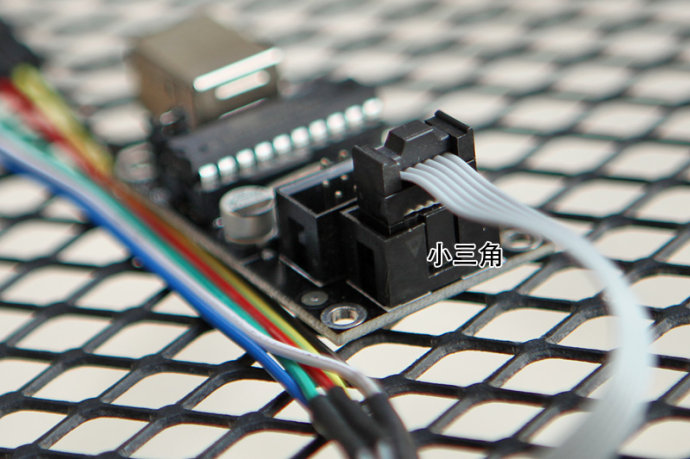

ISP下載線是并排的六針線，如果大家收到的有一條紅線的，那就是信號線1.如果沒有紅線的話，就需要看一下，插座的邊上，會有一個"小三角“，此為標記1的位置。
3、ISP插座的定義，有缺口的一側面對自己，底部最左側的為1，上為2，中間下部為3，中間上部為4，右側底部為5，左側上部為6。
4、對應MINI
PRO進行重寫B(tài)OOTLOADER，需要連接GND\REST\VCC\SCK\MISO\MOSI這六個。
燒寫時，使用arduino
IDE 官方程序，先從board中選擇對應的主板，比如我這里選atmega pri mini/3.3v 8mhz,然后在burn
bootloader中選擇 usbtinyISP就可以了。

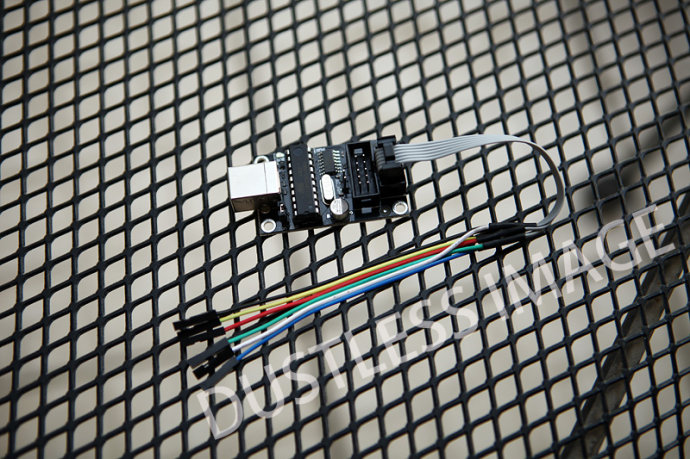

為方便網友的認別，制作了下圖：
補充： 這里的VCC應該插在RAW上。特此說明！！！
