基于STM32實現語音識別和語音播報 LD3320,SYN6288

ID:656889 · 發表于 2019-12-27 19:28

主要功能：
本系統采用STM32f103ZET6作為主控芯片，能對LD3320采集到的語音進行識別，通過相關函數進行syn6288進行相關播報。
LD3320用到SPI總線用到引腳為GPIOA4,5.6,7,用時外部中斷線為PB12。

通過USART1串口與串口調試助手進行數據傳輸，在調試界面顯示識別結果。

SYN6288用到USART3串口，PB10，PB11兩個口，和SYN6288的RXD,TXD相連，通過voice_init函數模塊初始化。
B11 10.png

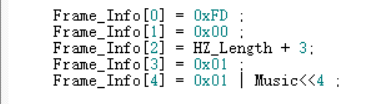

Play_Sound函數進行調用，檢測使用狀態。內含SYN_FrameInfo函數，進行語音播報。
（同時需注意有一些字無法讀出來的）

具體連線信息見文件夾內  注意.txt

由于語音模塊的買家的資料是必須買的才會給的，在文件里面就給大家帶上啦。

主要功能：
本系統采用STM32f103ZET6作為主控芯片，能對LD3320采集到的語音進行識別，通過相關函數進行syn6288進行相關播報。

具體連線：
首先：
LD3320
SPI總線

RST—PB15，
CS--PA4，
IRQ—PB12，
WR—PB13，
MISO—PA6，
MOSI—PA7，
SCK—PA5
3.3  GND
具體可看壓縮包文檔。
地址：UNV-LD3320-V1.0\UNV-LD3320-V2.1-2019-05-16\4 使用手冊

SYN6288

SYN6288 接口    STM32 接口    功能
VDD（5V）    5V       電源
GND       GND       電源
TXD       PB11       串口
RXD       PB10       串口
BY       PB1       播放繁忙接口

流水燈四個（可不接，顯示識別效果）

GND  PA6.7.8.9
VCC  LED正極

ID:482834 · 發表于 2020-1-8 16:28

謝謝分享~~~~~~~~~~

ID:302886 · 發表于 2020-5-18 16:41

問下，使用的是那種工作模式啊

ID:786910 · 發表于 2020-9-26 17:05

ld3320怎么接單片機串口進行通信

ID:888678 · 發表于 2021-3-8 16:00

我想知道LD3320模塊可不可以做成這樣的效果，識別到一句語音之后播放一段語音，形成語音交互的感覺。

ID:276761 · 發表于 2021-3-8 16:43

感謝分享，值得學習的資料

ID:915423 · 發表于 2021-5-4 18:16

請問下為什么我的LD3320模塊沒有MISO和MOSI這兩個接口

ID:978700 · 發表于 2022-5-9 00:48

恭喜恭喜

ID:1089424 · 發表于 2023-7-30 15:59

hwj55555 發表于 2021-5-4 18:16
請問下為什么我的LD3320模塊沒有MISO和MOSI這兩個接口

ld3320有兩種版本，SPI版的才有這種接口，另外一種串口版本不一樣
