我也點亮了方塊廢棄電子產品上的LCD12864屏

ID:741842 · 發表于 2020-6-21 22:04

學習了xueyunmicheng 及 foxnick及 digger63三位的帖子，我終于也點亮了12線液晶。利用了原外殼和MicroUSB 取電線路。

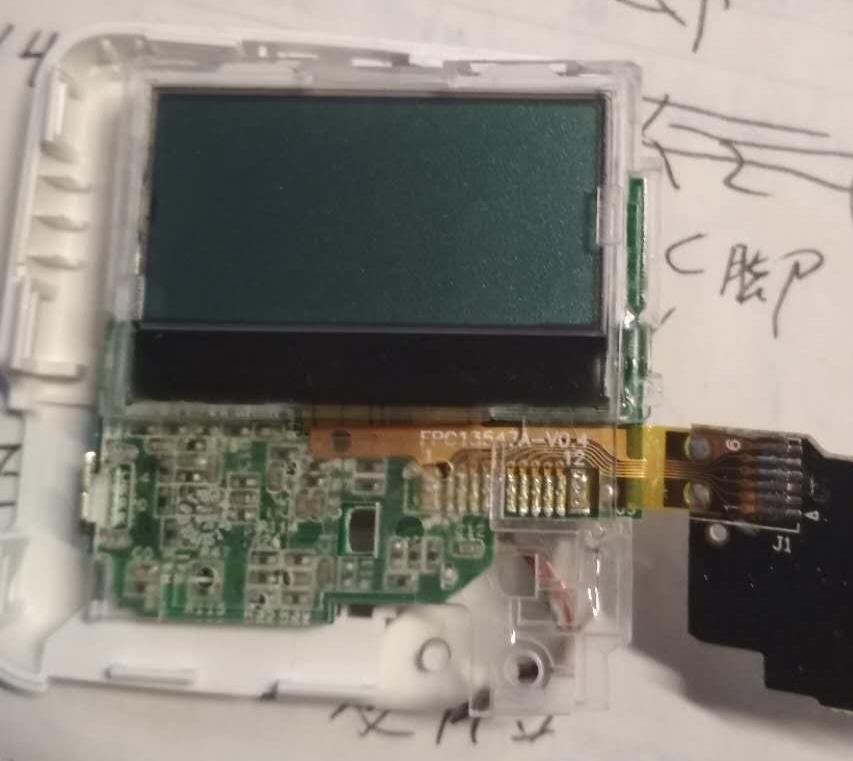

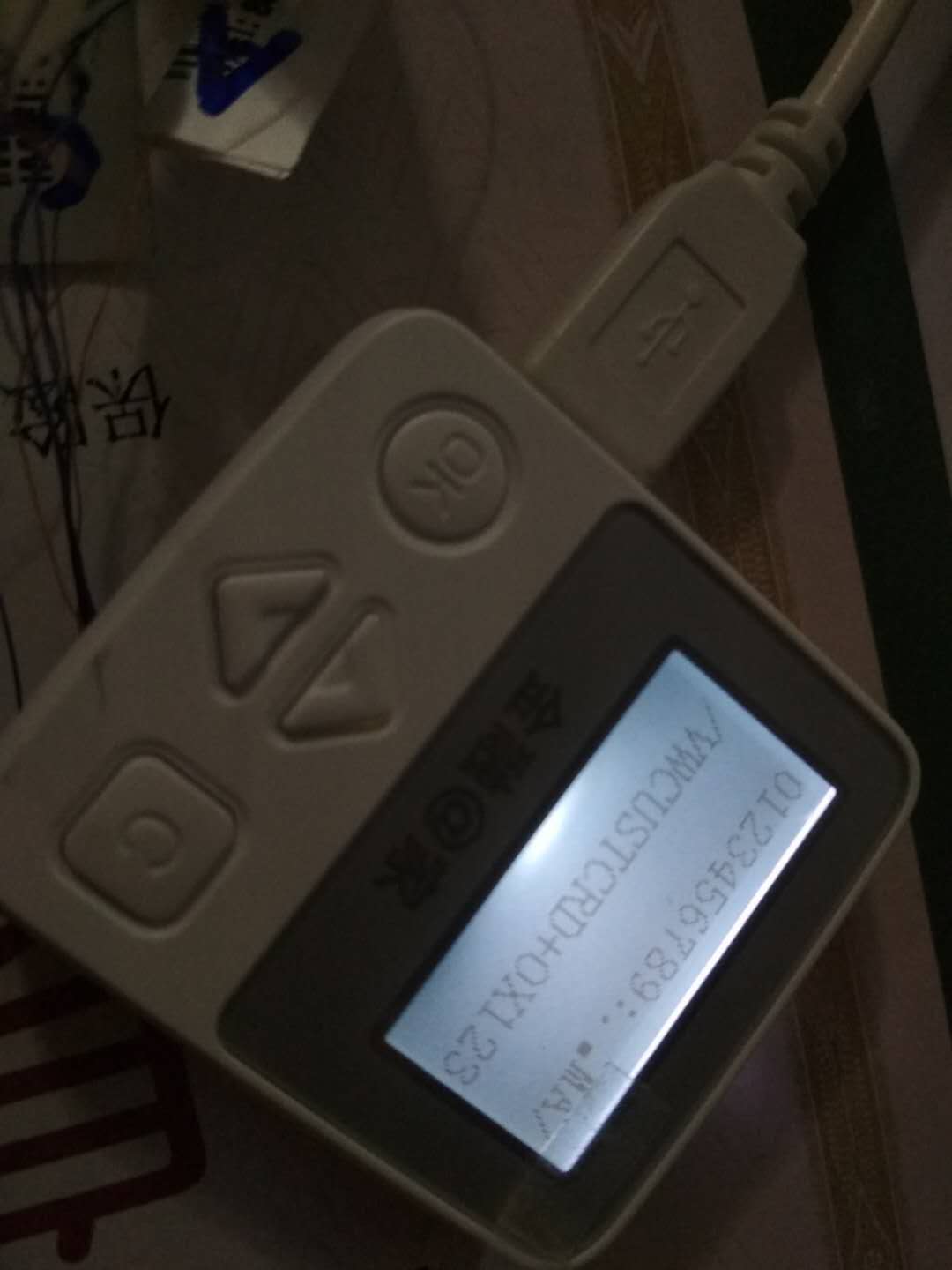

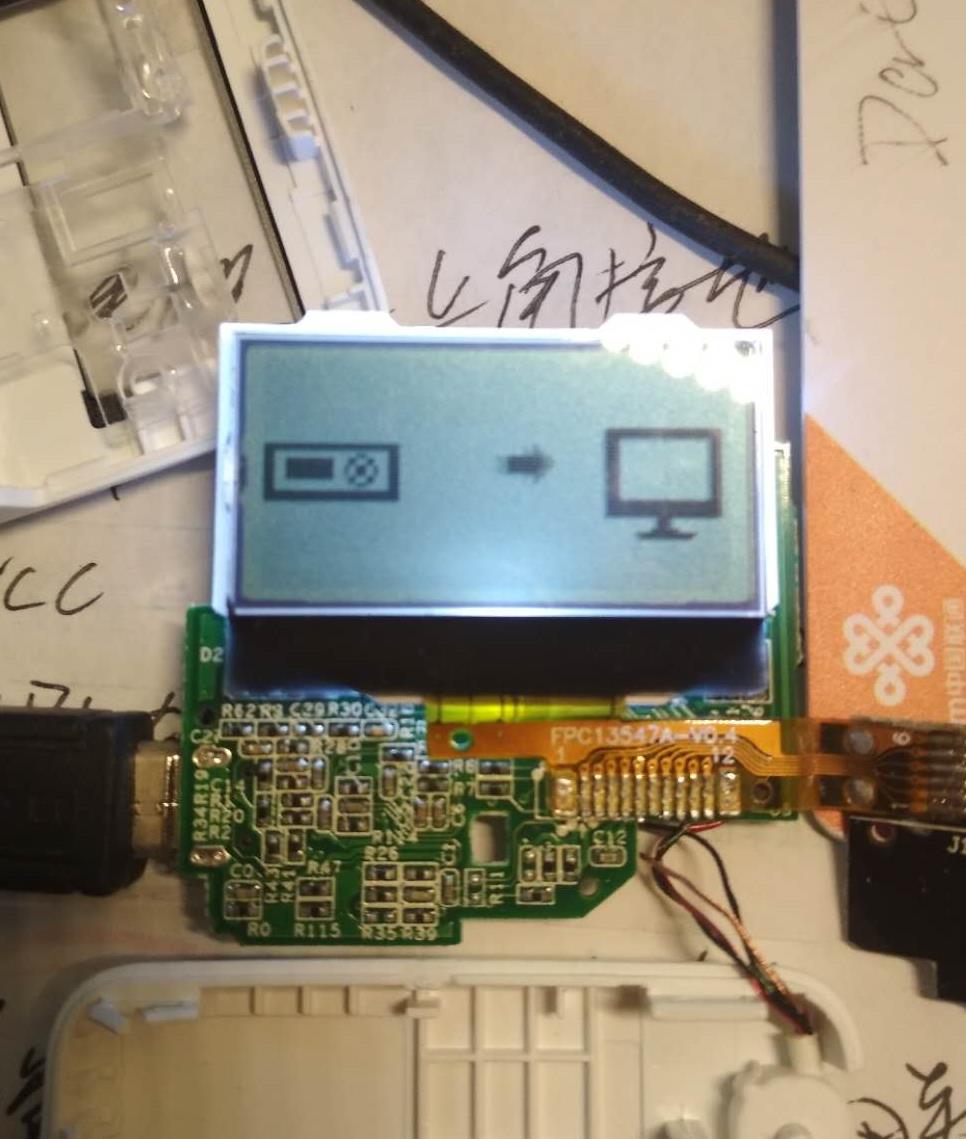

未改造前，此小玩意的未通電拆開照，和通電后的正常顯示見下

在這個正反面的小板子上跑硬件線路，以及找到合適的焊接漆包線的位置，加上我的焊工不高，廢了我很多時間和眼神。即便如此，按鍵的連線仍沒有跑明白。。。
因為里面空間太小，沒找到地方放置STC15W408AS芯片，就只好方便固定和焊接的目的，將它焊到外面的一塊廢舊電路板上。兩塊板子通過7根線連接，這7根線分別是digger63提到的下表中非NC和VO的另外這7根。

液晶屏FPC軟排線引腳的1-12，定義如下：

	1	2	3	4	5	6	7	8	9	10	11	12
定義	NC	NC	NC	VO	GND	VDD	SDA	SCK	AO	RST	CS	NC

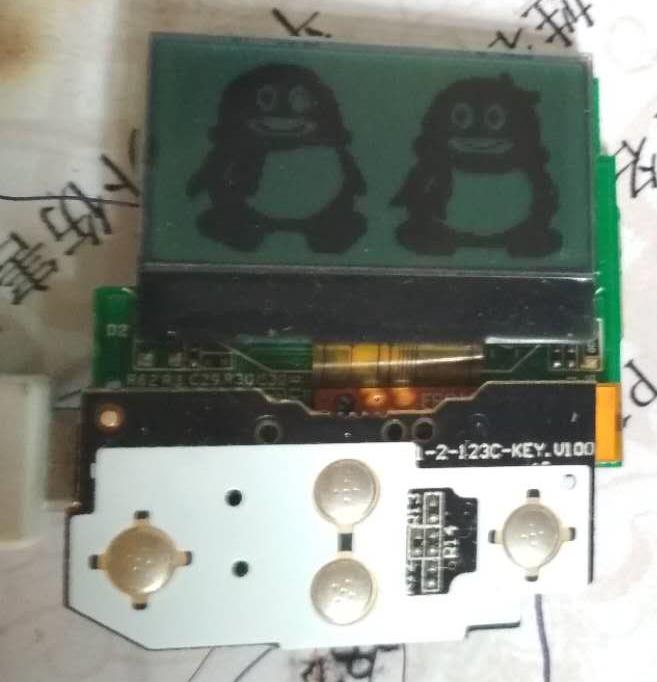

下面是沒弄通背光電路前的顯示

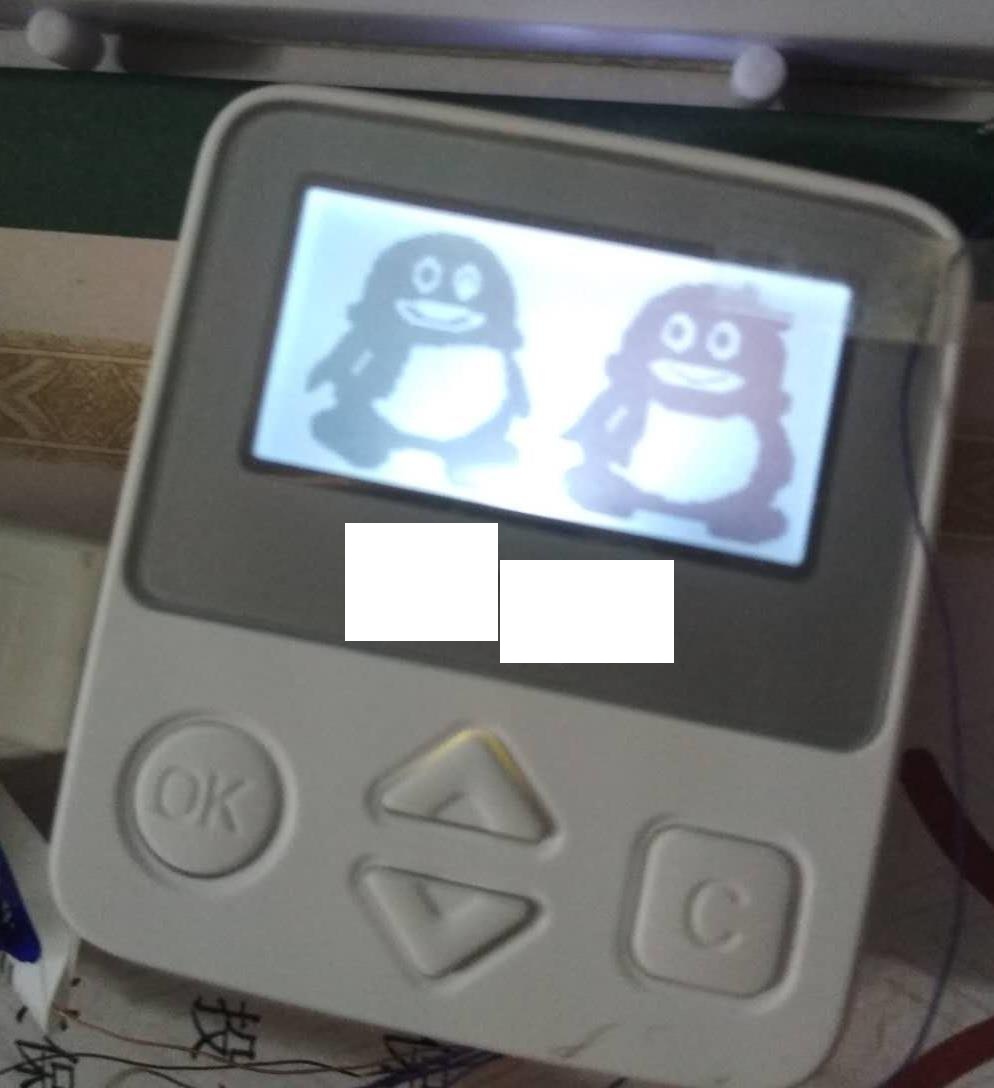

將背光電路接通后如下

軟件就用的開拓先鋒xueyunmicheng 的12864液晶弄個小玩意有興趣的可以看看中無私提供的“”出字“”源代碼，我只是根據我的硬件連接，更改了液晶屏串口線的端口如下，就成功點亮。
sbit SDA= P1^1;

sbit SCK= P1^2;

sbitAO = P1^3;

sbit RST= P1^4;

sbitCS = P1^5;再次向xueyunmicheng 及 foxnick及 digger63三位致以謝意！

ID:741842 · 發表于 2020-6-21 22:15

更正，上面說的“”出字“”源代碼記憶有誤，應該是液晶，xueyunmicheng的液晶.rar程序

ID:143244 · 發表于 2020-6-23 21:02

ID:611568 · 發表于 2020-6-26 07:21

太厲害了，受教了

ID:799811 · 發表于 2020-7-14 19:12

這玩意都能搞，厲害了

ID:46004 · 發表于 2024-10-16 15:55

牛，值得學習

ID:1129945 · 發表于 2024-10-18 15:48

向前輩學習！

ID:1110610 · 發表于 2025-3-7 17:46

牛啊我也要向你學習學習

ID:135809 · 發表于 2025-4-21 15:14

向前輩學習！

ID:1086996 · 發表于 2025-5-9 14:02

厲害是怎么測試出線序定義的？
