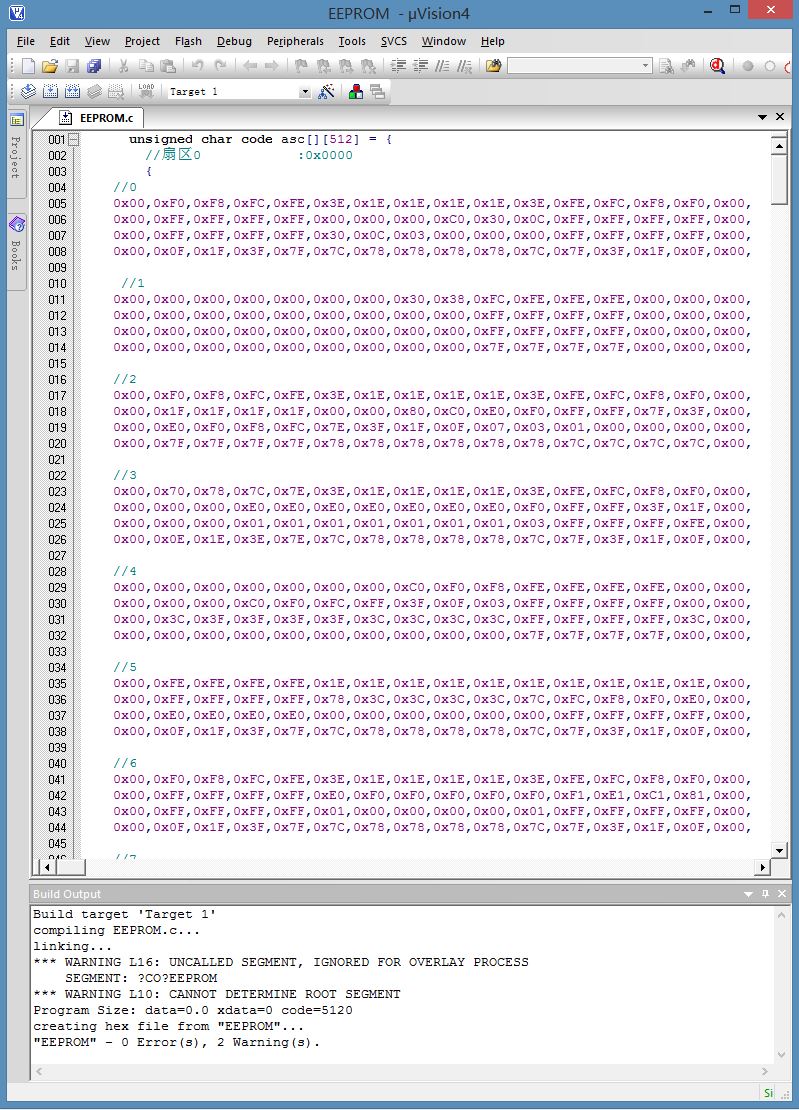

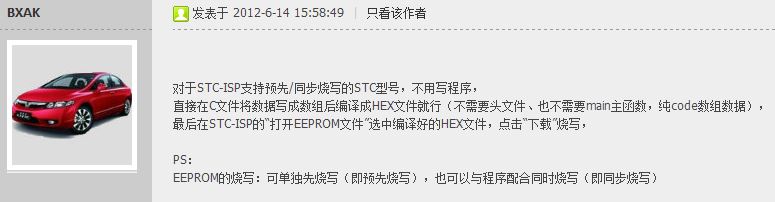

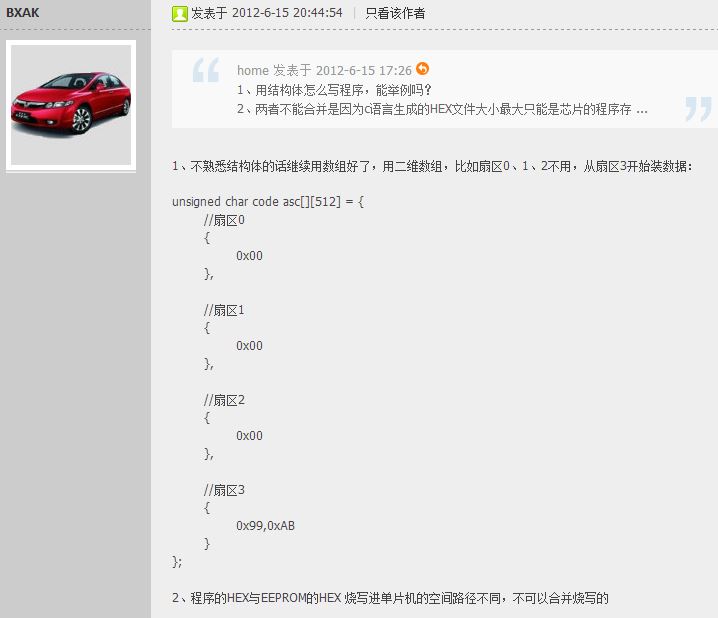

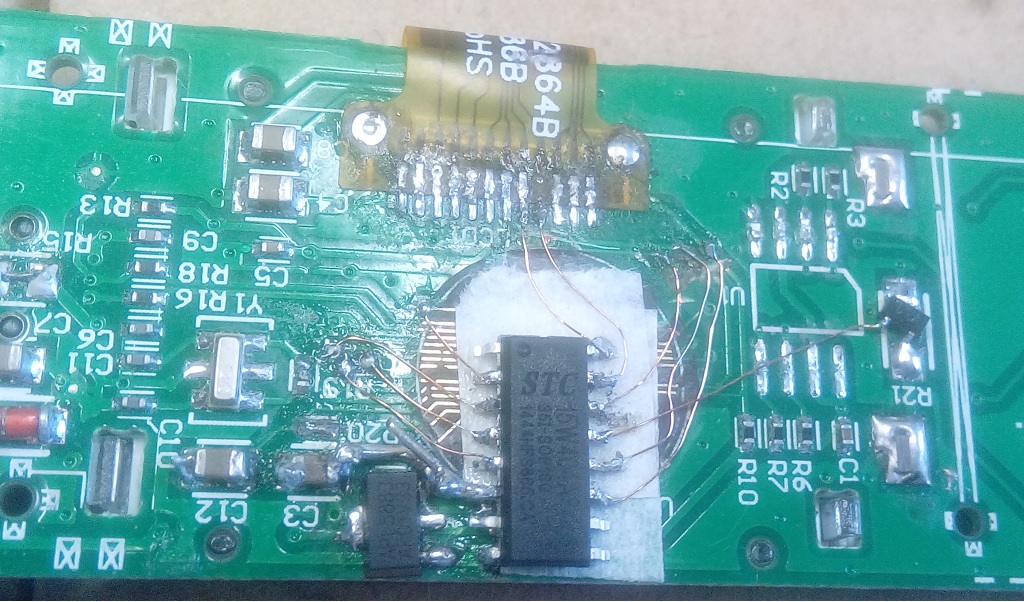

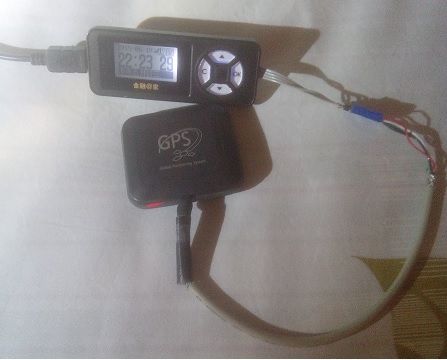

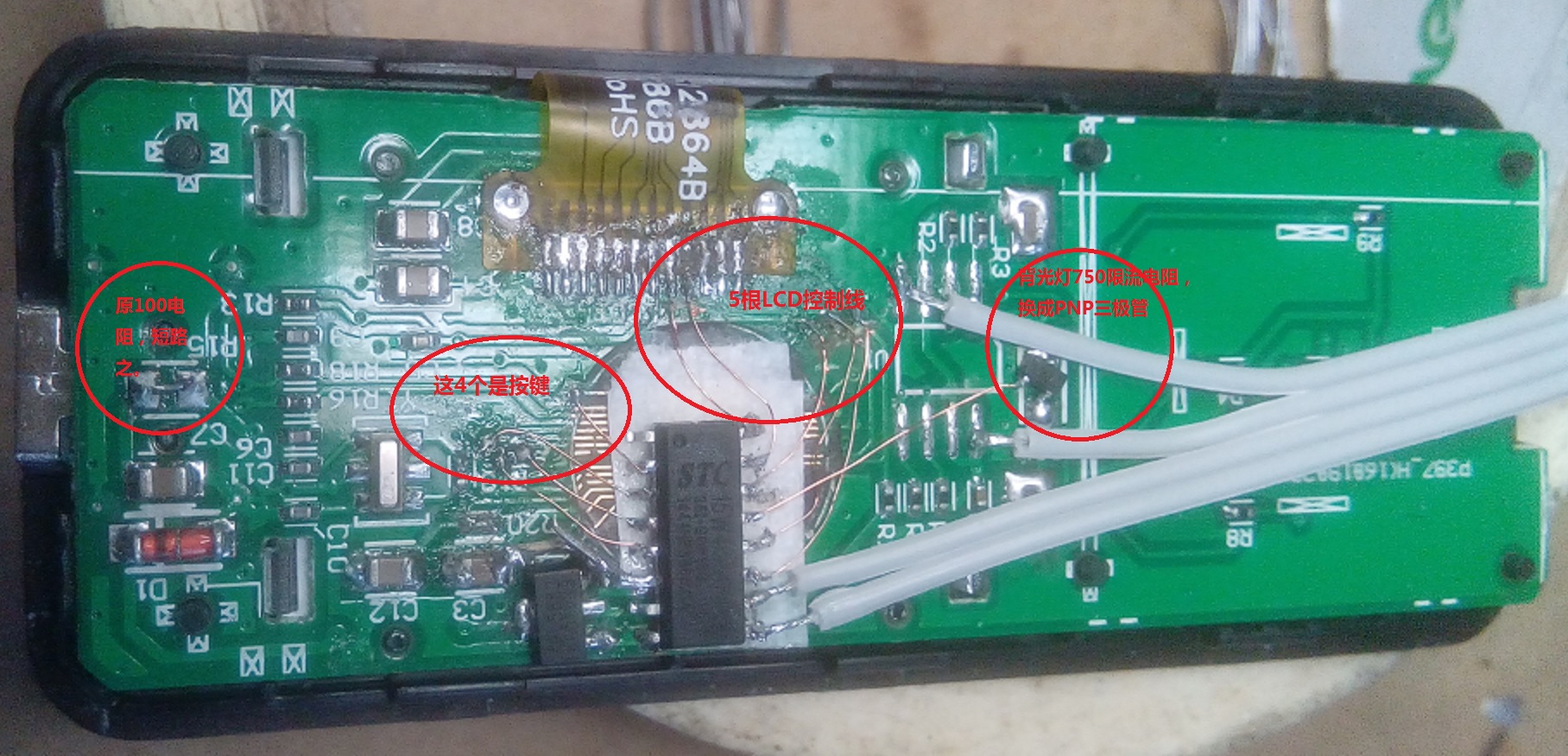

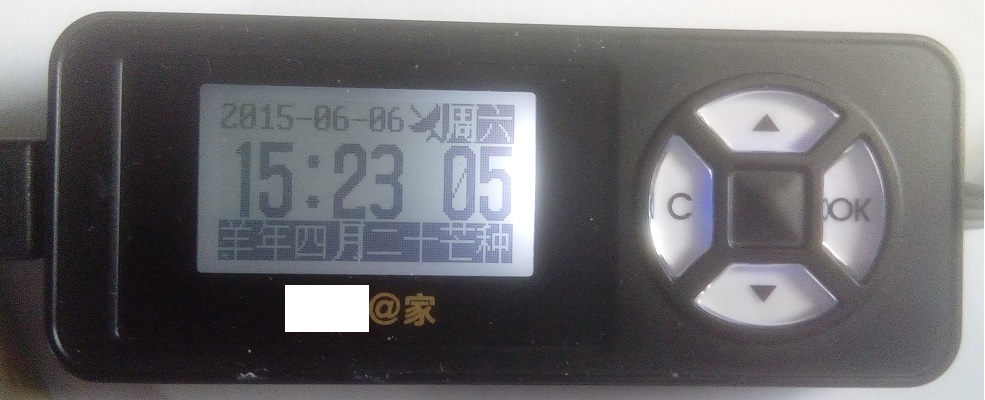

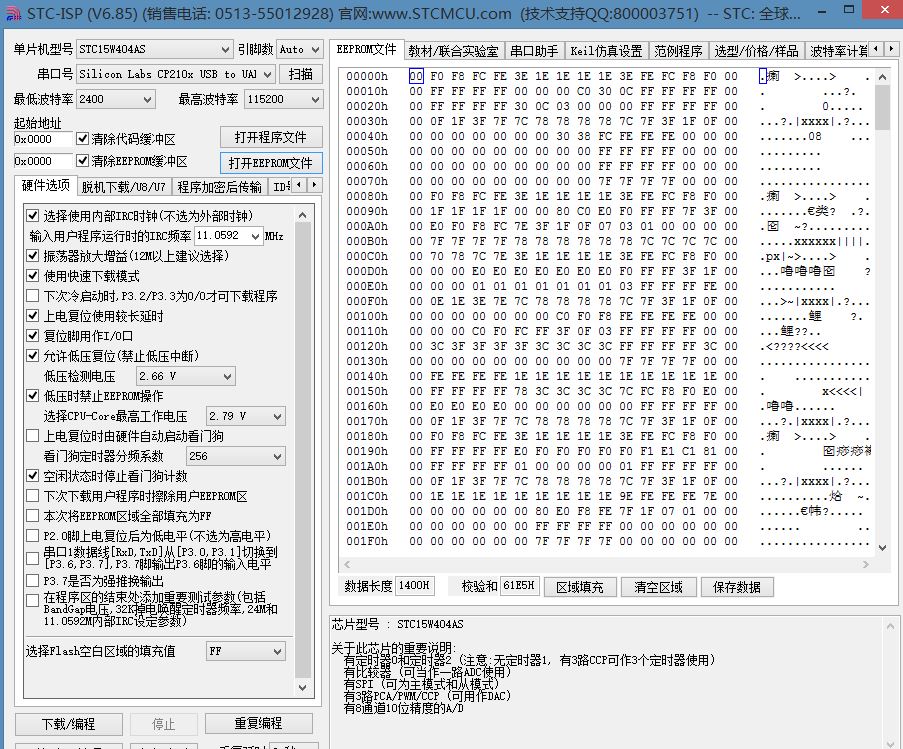

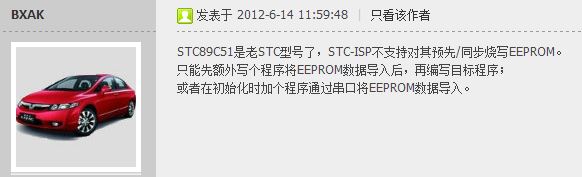

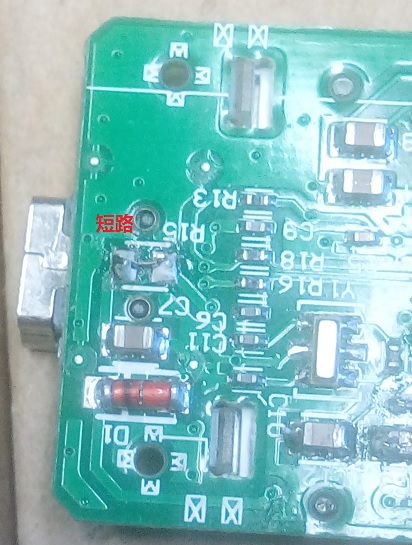

上一個帖子：我也點亮了廢棄的12線液晶 - 51單片機 單片機論壇 http://www.zg4o1577.cn/bbs/dpj-35520-1.html 當時使用的是外置SOP28的MCU，有網友建議將MCU放到殼子里更方便使用。 手頭有SOP16的STC15W404AS倒是能放下但是FLASH只有4K，EEPROM倒是有9K。 找了一些前輩寫的12864的萬年歷程序一般都要10K、20K的樣子，于是就想如何利用那9K的EEPROM。 找到隔壁壇子gmliwei大神的12864的萬年歷程序，他的思路是先編個程序利用MCU自己將漢字和顯示時分秒的大字符數據寫入到MCU自己的EEPROM里。再燒寫正式的不含字庫的運行程序。他用的是STC89系的MCU，據說STC-ISP軟件不支持直接燒寫EEPROM的HEX。 又進一步查找終于在某壇發現了BXAK大神的論述，深受啟發。 這下就明白了，感謝各位大神前輩啊，呵呵。果斷將那個SOP28的外置MCU拆除，在殼子里直接焊上SOP16的404AS。 還是免刮漆漆包線各種連接。 右邊背光燈的75歐限流電阻拆除改為PNP三極管接到MCU的PWM1管腳。 其它連線詳細說明： 最后引出3.3V及ISP連線。 參考了N多前輩們的相關程序整合精簡后code=3376，顯示效果： 目前功能：GPS GPRMC時間信息讀取，大數字顯示，冒號秒閃，生肖節氣，“上”“下”按鍵背光PWM控制。重點說一下EEPROM文件生成及燒寫： 就是把各種字庫，數組常量獨立編個C文件。編譯時會報2個警告，不用管它。 再在STC-ISP軟件中的“打開EEPROM文件”導入： 在這里可以和C文件中的數據地址等核對一下，沒問題的話可以單獨或與主程序一起燒進我這種15系的MCU。 附上程序供參考： EEPROM.zip (32.06 KB, 下載次數: 86) 2015-6-18 23:00 上傳 點擊文件名下載附件 GPS_U12864.zip (60.66 KB, 下載次數: 77) 2015-6-18 23:01 上傳 點擊文件名下載附件
