新手求教關于單片機+ADC0808仿真問題

ID:675269 · 發表于 2022-1-25 22:07

仿真目的：采用總線形式進行ADC0808仿真

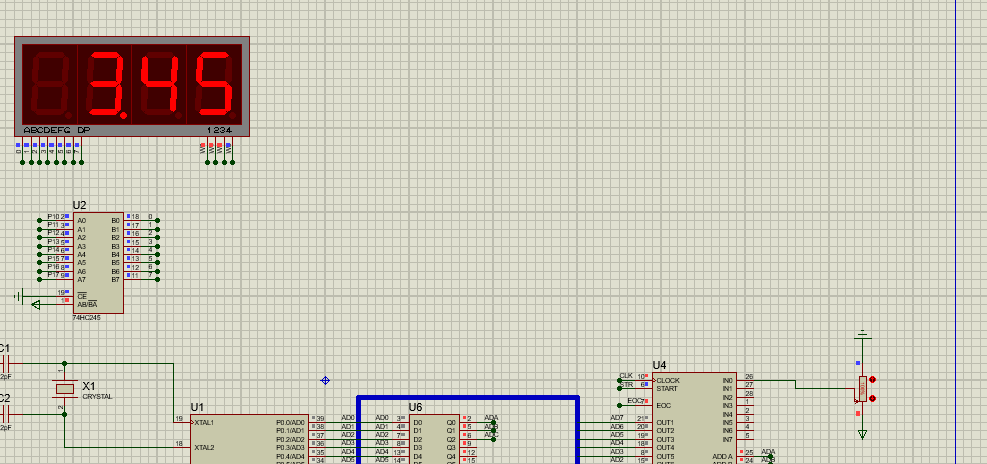

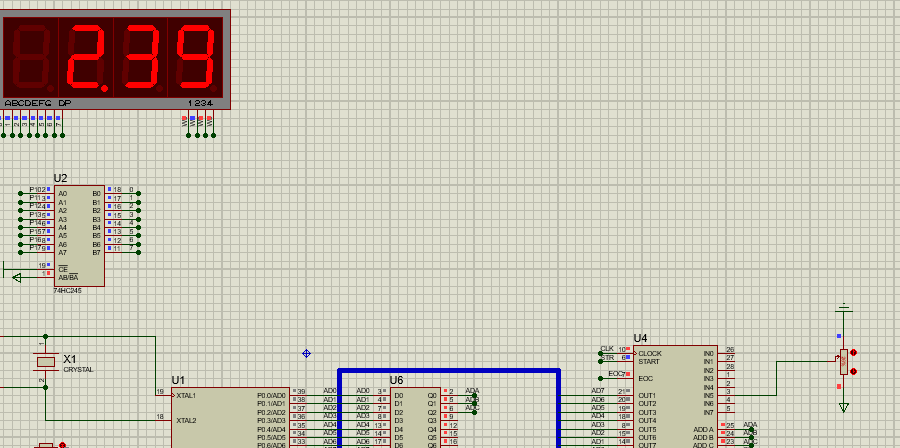

問題：1.輸出值范圍與預期不符，量程應該為【0-5】，仿真結果是【0.88-3.45】且在變動的過程中出現了大于9的數；2.即使采集口沒有接其他東西，也會顯示一個定值；3.本來是采集IN0的數據，但是如果IN1的模擬量變化，顯示的數據也會變化。
小弟我真的看不出來，照著視頻一行一行敲的代碼，求助個位大佬的幫助。

出錯情況
1.未連接有初值

2.量程不對

3.端口“串線”

代碼：
1.ADC0808
頭文件：

#ifndef __ADC0809_H__
#define __ADC0809_H__
#include <REGX52.H>
#include <absacc.H>
sbit EOC = P3^5;
#define AD_IN0 XBYTE[0X7FF8]
#define AD_IN1 XBYTE[0X7FF9]
#define AD_IN2 XBYTE[0X7FFA]
unsigned char ADC_Conv();
#endif

復制代碼

函數部分：

#include "ADC0809.H"
unsigned char ADC_Conv()
{
unsigned char ad_result = 0;
AD_IN0 = 0x0000; //借助對端口地址執行寫操作時序，來滿足A/D的操作時序
while(EOC == 0);//查詢方式高電平結束
ad_result = AD_IN0;//借助對端口地址執行讀操作時序，來滿足A/D的操作時序
return ad_result;
}

復制代碼

2.主函數 與顯示服務函數

#include <REGX52.H>
#include "DISPLAY.H"
#include "ADC0809.H"
void display_service();
unsigned char ad_result = 0; // 0-255
int ad_show = 0;
void main()
{
while(1)
{
DotDig1 = 1;
ad_result = ADC_Conv();
ad_show = ad_result * 1.0 *500/255; //5v - 500 255-份
display_service();
Display();
}
}
void display_service()
{
LEDBUF[0]=23;
LEDBUF[1]=ad_show/100%10;
LEDBUF[2]=ad_show/10%10;
LEDBUF[3]=ad_show%10;
}

復制代碼

附件：仿真與代碼

ADC0808總線型.zip (112.88 KB, 下載次數: 8)

ID:625730 · 發表于 2022-1-26 10:06

最好把ADC部分的電路圖補全，這樣好分析一點。你的AD轉換函數應該是不對的，沒有ADWR，ADRD等的設置。

ID:213173 · 發表于 2022-1-26 11:58

給你一個示例

數字電壓表ADC0808仿真.rar (76.21 KB, 下載次數: 18)

ID:526543 · 發表于 2022-1-26 12:54

ADC部分的電路圖補全一下

ID:675269 · 發表于 2022-1-26 15:48

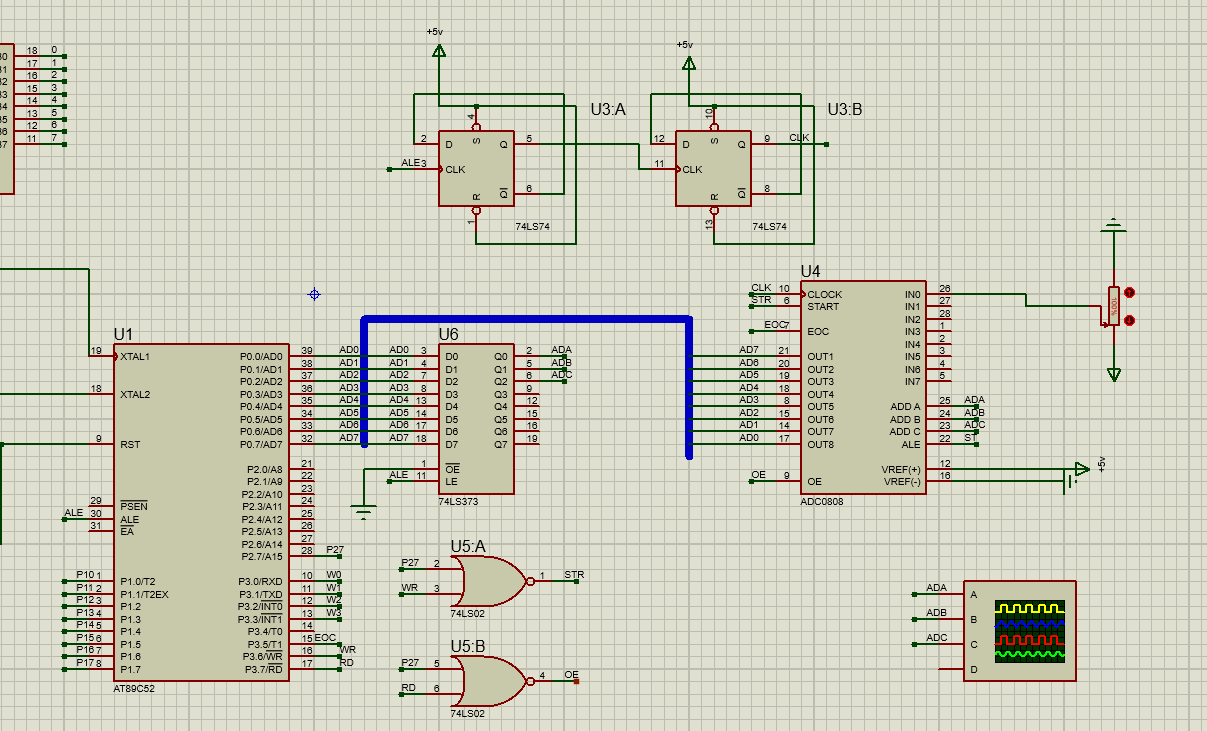

這個是adc部分的電路圖

ID:675269 · 發表于 2022-1-26 15:51

123456ZXC1 發表于 2022-1-26 12:54
ADC部分的電路圖補全一下

您好，我補了一下，麻煩看一看

ID:675269 · 發表于 2022-1-26 16:04

耽誤大家時間了，由于本人的粗心，沒有把ALE引腳的網絡標號改掉。導致ALE沒有信號。改完之后可以正常的顯示。

但是我有些許疑問，第一，為什么不連接的時候會顯示一個固定值2.49。第二，如果我測得是端口一，但端口一沒有接任何東西此時應該顯示第一個疑問的固定值，但是改變接在端口二的滑動電阻改變電壓，此時數碼管顯示的值會變動，這種“串線”的情況是由于什么。如果正常端口一接入滑動電阻，則端口二的變動不會造成端口一數值的紊亂。

ID:675269 · 發表于 2022-1-26 16:05

rsdwm 發表于 2022-1-26 15:48
這個是adc部分的電路圖

找到問題了 ALE引腳沒改

ID:675269 · 發表于 2022-1-26 16:06

wulin 發表于 2022-1-26 11:58
給你一個示例

謝謝，不過我的是總線方式這個是io口控制的

ID:675269 · 發表于 2022-1-26 16:07

TEC 發表于 2022-1-26 10:06
最好把ADC部分的電路圖補全，這樣好分析一點。你的AD轉換函數應該是不對的，沒有ADWR，ADRD等的設置。

謝謝，找到問題了，引腳標號錯了。方便看一下我新回復的問題嗎

ID:675269 · 發表于 2022-1-26 16:07

123456ZXC1 發表于 2022-1-26 12:54
ADC部分的電路圖補全一下

謝謝，找到問題了，引腳標號錯了。方便看一下我新回復的問題嗎

ID:625730 · 發表于 2022-1-26 17:40

rsdwm 發表于 2022-1-26 16:07
謝謝，找到問題了，引腳標號錯了。方便看一下我新回復的問題嗎

嘿嘿，不是很懂這個總線型方式。你的ADC0809的時鐘信號是單片機ALE引腳提供的？可以在仿真的時候加個示波器對照一下。
