解決導入gerber時，光圈已使用0大小的問題

[復制鏈接]
跳轉到指定樓層
樓主
ID:90228 發表于 2015-9-16 01:12 | 只看該作者 回帖獎勵 |正序瀏覽 |閱讀模式

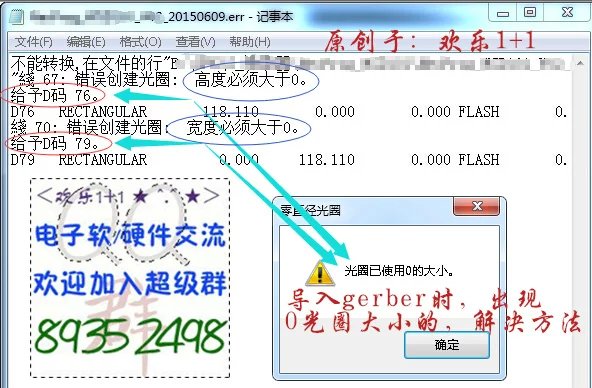

關于 使用CAM350 導入gerber時，出來 光圈已使用0大小  的問題
如圖：


文件設計的時候 可能出現了變形 或者 設計畫線的時候，有使用0D碼，
或者異形焊盤 沒有D碼。

我們做PCB不理會，  如果要理會，就是找到 那個D碼 刪除掉，以防止文件變形。

------------------- 大標題 內容 分割線 ---------------------

如果 你想一定要處理掉，這個問題，請做以下步驟：

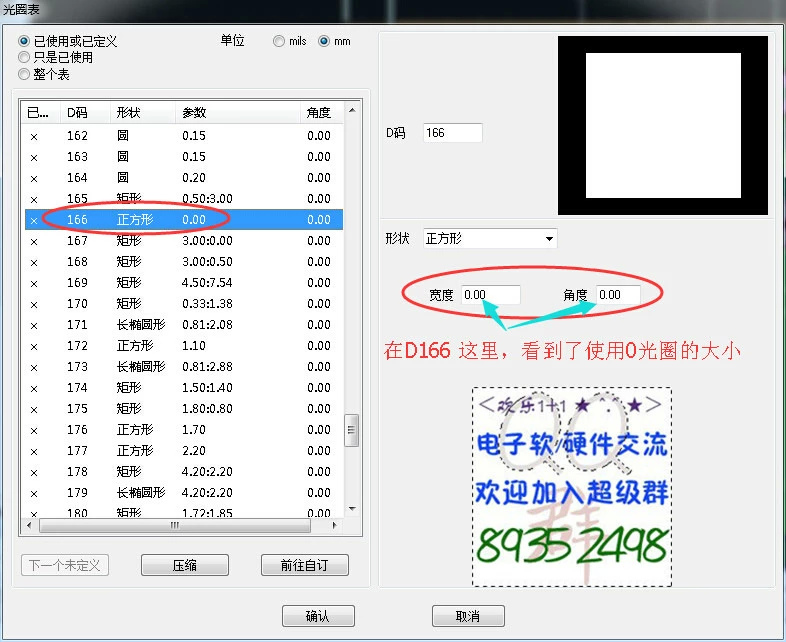

在CAM350里面按 A 鍵，打開光圈表，

找到下面 的D碼，看看是什么 東西引起 的




可以 把有問題的D碼， 移動到 新建空白的一層，就可以看到是什么 引起的了。

最快速的辦法，就是有問題的D碼,  改大20倍

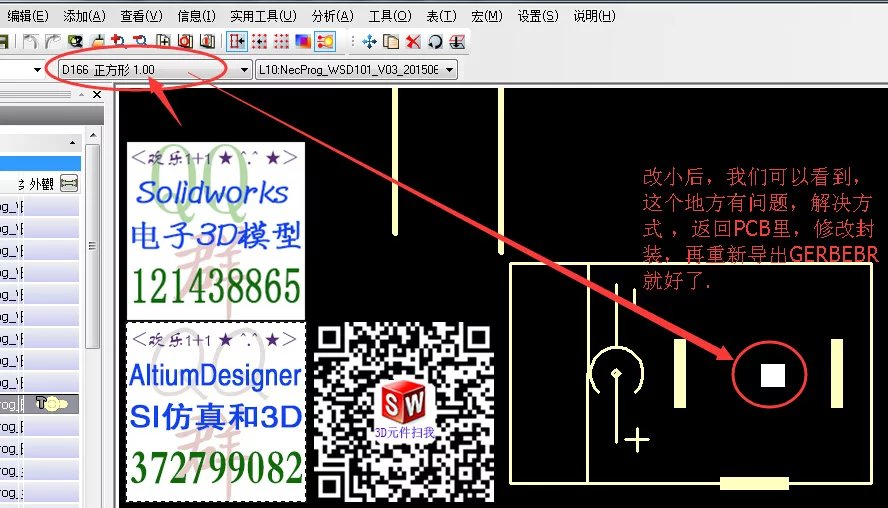

把那個D碼  改大20倍后，返回CAM編輯界面，

找到 166 D碼，然后按 H 鍵  點亮， 就可以看到 是哪個地方 引起的 了 。



在CAM350里面按 A 鍵，打開光圈表，
這時 ，再把這個 166 D碼   改小點 改為1，仔細看看 是什么 東西 出的錯？


再返回 PCB里面修改，把這個錯誤 改正確 , 然后 再導出gerber 就好了！
