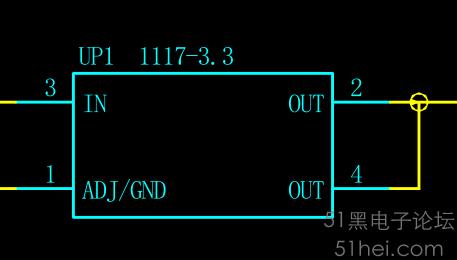

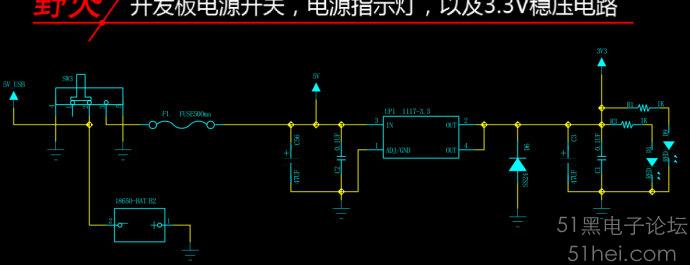

1117-3.3 低電壓穩壓芯片，，野火的mini板子上有原理圖也有，??
【1】1117-3.3屬于串聯穩壓電源。輸入端電壓越高，器件本身承載的功率P=（Vin-3.3）* I就越大。因此這個輸入電壓是越低越好的。若輸入電壓為6.6V，負載的功耗和電源功耗相等，效率50%。【2】器件輸入輸出電壓差Vdropout（Vin-Vout）范圍大約是0.8-1.2。這個值太小，輸出就達不到3.3V，且與負載電流成反比，不能穩壓甚至無輸出。因此推薦輸入電壓為4.5V及以上。【3】輸入電壓過高、輸出電流過大，應考慮芯片封裝及散熱以利于P的耗散，或輸出擴流改善。無法滿足設計要求時，應考慮開關電源。【4】輸入電壓過低達不到要求時，應考慮更低LDO的器件，或者開關電源。
|
|
