物聯網之WIFI遠程控制—072測試板 測試

[復制鏈接]
跳轉到指定樓層
樓主
在去年年底發現了一個比較便宜的WIFI模塊，便果斷的買了一套回來進行測試，也希望自己能夠使用這個模塊，為后期的物聯網的開發打下基礎。當然我想現在已經有相當多的高手已經使用過該模塊，只是沒有拿出來而已，我再次就把資料分享出來，希望入手WIFI模塊的人員少走彎路，加快腳步往前走！
  WIFI模塊是使用的ESP8266，在某寶上該模塊只需要十幾元錢，相比其他模塊而言是比較便宜的了，而且該模塊可以作為客戶端模式，服務器模式和兩個模式合并，這對于做開發的來說是性價比相當高的模塊了。
  接下來我對該模塊進行簡單介紹:
1、該模塊使用串口進行數據傳輸，使得大家當前用的單片機都支持該模塊的使用。
2、該模塊操作簡單，只需要簡單的代碼就能夠完成配置。
  配置代碼說明：
  一、連接路由器（路由器名：CDSTE_Xiaomi，密碼：********==>AT+CWJAP="CDSTE_Xiaomi","********"）
     printf("AT+CWJAP=\"CDSTE_Xiaomi\",\"********\"");
  二、啟用多連接
    printf("AT+CIPMUX=1");
三、開啟TCP服務器
    printf("AT+CIPSERVER=1,8888");
  四、數據發送
      printf("AT+CIPSEND=0,2");//0和2表示想0號連接（每一個客戶端進入會分配一個連接編號）發送2個字符
      printf("OK");//發送的字符
  代碼范例為NUCLEO-072開發板編寫。大家如有疑問請聯系我，我會盡我所能為大家解答！

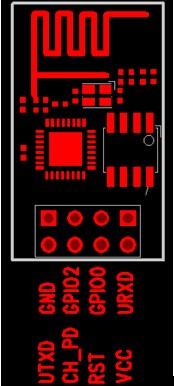

wifi引腳

模塊連接圖

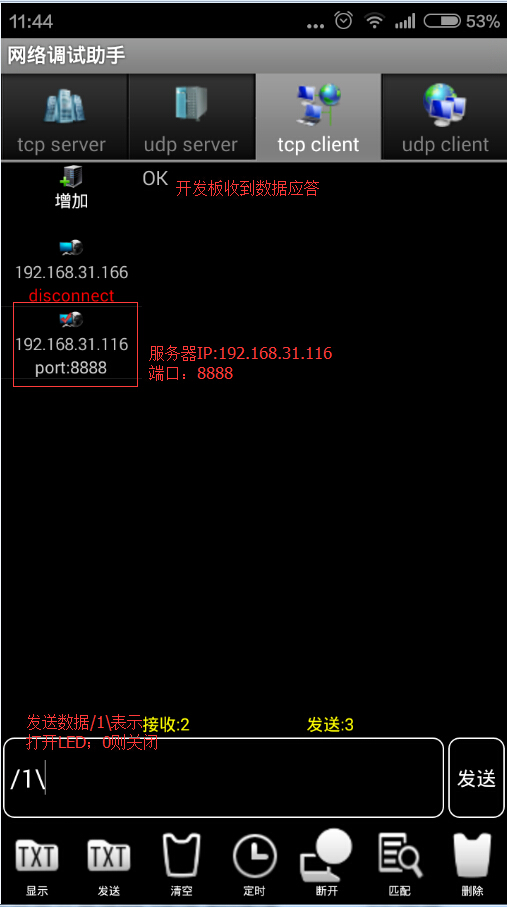

手機端控制圖

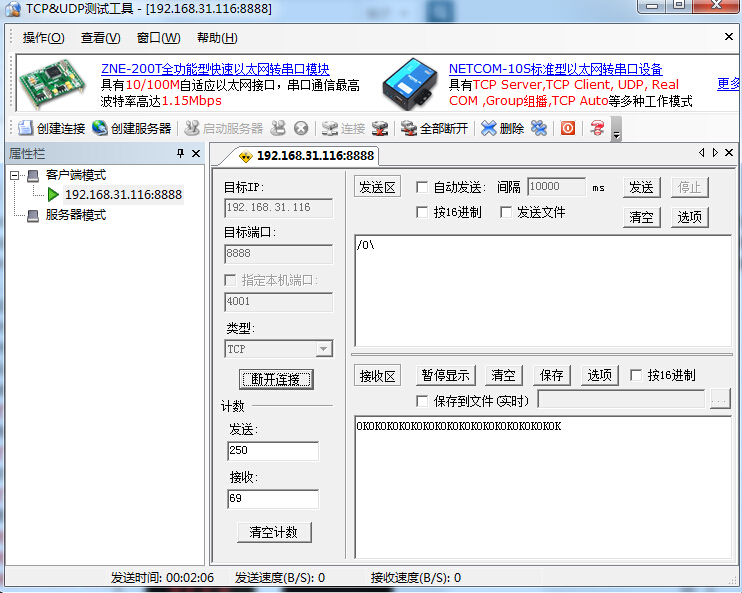

電腦端控制


建議最開始使用USB轉TTL進行調試


連接圖




  3. #include "stm32f0xx.h"
  4. #include "led.h"
  5. #include "uart.h"
  6. #include "rtc.h"
  7. #include "esp8266.h"
  8. #include "delay.h"

  10. /**********************************************/
  11. /* 函數功能；簡單的延遲函數                   */
  12. /* 入口參數：無                               */
  13. /**********************************************/
  14. void delay()
  15. {
  16.         int i,j;
  17.   for(i=0;i<1000;i++)
  18.           {
  19.                         for(j=0;j<1000;j++);
  20.                 }
  21. }
  22. /**********************************************/
  23. /* 函數功能；主函數                           */
  24. /* 入口參數：無                               */
  25. /**********************************************/
  26. int main(void)
  27. {
  28.         uint8_t LinkPort=0,t;
  29.   SystemInit();
  30.   LED_Init();
  31.   delay_init(72);
  32.   USART_Configuration();
  33.   ESP_WorkMode(3);
  34.         USART_RX_STA=0;
  35.         //連接路由器
  36.         ESP_LinkModen();
  37.         delay_ms(1800);
  38.         delay_ms(1800);
  39.         USART_RX_STA=0;
  40.         //啟動多鏈接
  41.         ESP_LinkMux();
  42.         USART_RX_STA=0;
  43.         //啟動tcp服務器
  44.         ESP_StartTCPServer();
  45.         USART_RX_STA=0;
  46.         //設置超時連接
  47.         ESP_STO();
  48.         USART_RX_STA=0;
  49.   LED_Close();
  50.         while(1)
  51.         {
  52.                         if(USART_RX_STA&0x80)
  53.                 {

  55.                   if(USART_RX_BUF[1]=='1')
  56.                                 LED_Open();
  57.                         else if(USART_RX_BUF[1]=='0')
  58.                                 LED_Close();
  59.       ESP_SendAckMsg(0);
  60.                         USART_RX_STA=0;
  61.                         USART_RX_BUF[0]=0x0;
  62.                 }

  64.
  65.         }
  66. }
復制代碼








實驗四：072ESP8266（庫函數）.zip

790.26 KB, 下載次數: 21, 下載積分: 黑幣 -5
