led廣州塔制作原理圖程序等

ID:135052 · 發表于 2016-11-1 18:21

想DIY led廣州塔的來吧
所有資料打包下載：

LED廣州塔.zip (186.1 KB, 下載次數: 548)

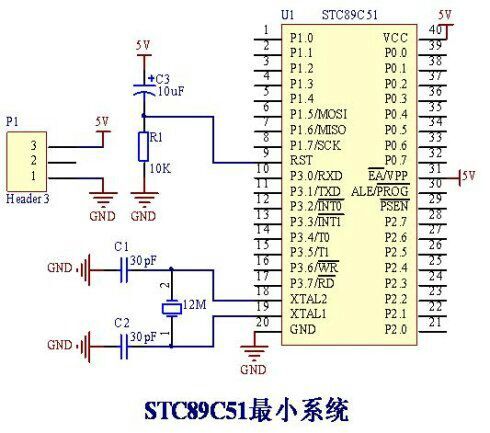

256+9個3mm藍霧led1個自閃led。 32個8550三極管。 32個1K貼片電阻。細導線若干。 9*15洞洞板。 stc8c52一塊。單片機座1個。 12M晶振1個 30pf瓷片電容2個 10uf電解電容1個 10K電阻1個按鍵一個自鎖開關一個。電源輸入自已選， 16*16 還有一個22R電阻與頂部串聯

30，27，25，22.75，21，19.6，18.5，17.75，17.25，16.75，17，17，16.68，18.5，19.7，21.1

三極管帶字一面為正面！
+5V接左腳，，右腳接列(陽)
-5V接右腳，，左腳接橫(陰)

#include<reg52.h>
#include<intrins.h>//循環函數的頭文件
#define uint unsigned int
#define uchar unsigned char
uchar code table0[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//從低位往高位移一個燈
uchar code table1[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//從高位往低位移一個燈
uchar code table2[]={0xfe,0xfa,0xf8,0xf0,0xe0,0xa0,0x80,0x00};//從低位到高位逐步全部點亮
uchar code table3[]={0x7f,0x3f,0x1f,0x0f,0x07,0x03,0x01,0x00};//從高位到低位逐步全部點亮
uchar code table4[]={0x01,0x03,0x07,0x0f,0x1f,0x3f,0x7f,0xff};//從低位到高位逐步全部熄滅
uchar code table5[]={0x80,0xa0,0xe0,0xf0,0xf8,0xfa,0xfe,0xff};//從高位到低位逐步全部熄滅
uchar code table6[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//從低位到高位，滅一個燈移動
uchar code table7[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};//從高位到低位，滅一個燈移動
uchar i;
void delay(uint z) //延時函數
{
uint x,y;
for(x=z;x>0;x--)
for(y=314;y>0;y--);
}
///////////////////////////////////////////////////
///////////////////////////////////////////////////
///////////////////////////////////////////////////
void deng123()//
{
for(i=0;i<8;i++)
{
P2=table1[i];
P0=table1[i];
delay(25);
}
}
/***********************************************
************************************************/
void deng0()//所有燈亮一會兒
{
P0=0x00;P1=0x00;P2=0x00;P3=0x00;
delay(150);
}
/////////////////////////////////
void deng0_1()//所有燈滅一會兒
{
P0=0xff;P1=0xff;P2=0xff;P3=0xff;
delay(150);
}
//////////////////////////////////////
void deng1()//兩列燈順時針旋轉2遍,然后逐漸降低
{
uchar c;
P1=0x00;P3=0x00;
for(c=2;c>0;c--)
{
deng123();
}
////////////////
P1=0x03;
deng123();
/////////////////
P1=0x0f;
deng123();
////////////////
P1=0x3f;
deng123();
///////////////
P1=0xff;
deng123();
////////////////////////
P3=0x03;
deng123();
//////////////
P3=0x0f;
deng123();
//////////////
P3=0x3f;
deng123();
/////////////
P3=0xff;
deng123();
P2=0xff;P0=0xff;
}
///////////////////////////////////////////////
void deng2()//四列燈順時針旋轉2遍
{
uchar a;
uchar b;
b=0x77;
P2=b;
P0=b;
P1=0x00;P3=0x00;
for(a=4;a>0;a--)
{
for(i=0;i<8;i++)
{
b=_cror_(b,1);//循環左移
delay(25);
P2=b;
P0=b;
}
}
P2=0xff;P0=0xff;P1=0xff;P3=0xff;
}
//////////////////////////////////////////////
void deng3()//單層，向上升
{
P0=0x00;
P2=0x00;
for(i=0;i<8;i++)
{
P3=table1[i];
delay(25);
}
P3=0xff;
/*----------------------*/
for(i=0;i<8;i++)
{
P1=table1[i];
delay(25);
}
P1=0xff;
}
/////////////////////////////////////////
void deng4()//單層，向下降
{
P2=0x00;P0=0x00;
for(i=0;i<8;i++)
{
P1=table0[i];
delay(25);
}
P1=0xff;
/*----------------------*/
for(i=0;i<8;i++)
{
P3=table0[i];
delay(25);
}
P3=0xff;P1=0xff;P0=0xff;P2=0xff;
}
/////////////////////////////////////////
void deng5()//從上到下，逐層全部點亮】
{
P0=0x00;P2=0x00;
for(i=0;i<8;i++)
{
P1=table2[i];
delay(25);
}
for(i=0;i<8;i++)
{
P3=table2[i];
delay(25);
}
P0=0xff;P1=0xff;P2=0xff;P3=0xff;
}
////////////////////////////////////////
void deng6()//從上到下，逐層全部熄滅】
{
P0=0x00;P2=0x00;
P1=0x00;P3=0x00;
for(i=0;i<8;i++)
{
P1=table4[i];
delay(25);
}
P1=0xff;
for(i=0;i<8;i++)
{
P3=table4[i];
delay(25);
}
P3=0xff;
P0=0xff;P2=0xff;
}
///////////////////////////////////
void deng7()//四組燈，交替兩次
{
for(i=2;i>0;i--)
{
P1=0x00;P2=0x00;//上左
delay(40);
P1=0xff;P2=0xff;
delay(40);
/////////////
P3=0x00;P0=0x00;//下右
delay(40);
P3=0xff;P0=0xff;
delay(40);
/////////////
P3=0x00;P2=0x00;//下左
delay(40);
P3=0xff;P2=0xff;
delay(40);
/////////////
P1=0x00;P0=0x00;//上右
delay(40);
P1=0xff;P0=0xff;
delay(40);
}
}
void deng8()//上半先逐步列點亮，然后再向下點點亮
{
P0=0xff;P2=0xff;P3=0xff;
P1=0x00;
for(i=0;i<8;i++)
{
P0=table3[i];
P2=table3[i];
delay(25);
}
delay(70);
P1=0x00;P2=0x00;P0=0x00;
for(i=0;i<8;i++)
{
P3=table2[i];
delay(25);
}
}
//////////////////////////////////////
void deng9()//從中間向上、下點亮,再熄滅
{
P0=0x00;P2=0x00;
for(i=0;i<8;i++)
{
P1=table3[i];
P3=table2[i];
delay(25);
}
for(i=0;i<8;i++)
{
P1=table4[i];
P3=table5[i];
delay(25);
}
}
///////////////////////////////////////////
void deng10()//從中間向上、下熄滅
{
P0=0x00;P2=0x00;
for(i=0;i<8;i++)
{
P1=table5[i];
P3=table4[i];
delay(25);
}
P1=0xff;P3=0xff;
}
void deng11()//逆時針逐列點亮所有燈
{
P1=0x00;P3=0x00;
P0=0xff;P2=0xff;
for(i=0;i<8;i++)
{
P0=table2[i];
delay(25);
}
for(i=0;i<8;i++)
{
P2=table2[i];
delay(25);
}
P0=0xff;P2=0xff;P3=0xff;P1=0xff;
}
///////////////////////////////////////////
void deng12()//閃爍
{
uchar i;
uchar b;
b=0xaa;
P2=b;
P0=b;
P1=b;
P3=b;
for(i=0;i<8;i++)
{
b=_cror_(b,1);//循環左移
delay(50);
P2=b;
P0=b;
P1=b;
P3=b;
}
P0=0xff;P1=0xff;P2=0xff;P3=0xff;
}
void deng13()//兩層燈，分別從中間向上、下移動
{
P2=0x00;P0=0x00;
for(i=0;i<8;i++)
{
P1=table1[i];
P3=table0[i];
delay(25);
}
P2=0xff;P0=0xff;P1=0xff;P3=0xff;
}
void deng14_1()//點滿一圈的小函數（限內部用）
{
P2=0xff;P0=0xff;
for(i=0;i<8;i++)
{
P2=table2[i];
delay(15);
}
for(i=0;i<8;i++)
{
P0=table2[i];
delay(15);
}
P2=0xff;P0=0xff;
}
///////////////////////////
void deng14()//從下開始，點滿一圈后，滅，再上升點亮第二圈
{
P1=0xff;
P3=0x7f;//1層
deng14_1();//點滿一圈的小函數（限內部用）
P3=0xbf;//2層
deng14_1();//點滿一圈的小函數（限內部用）
P3=0xdf;//3層
deng14_1();//點滿一圈的小函數（限內部用）
P3=0xef;//4層
deng14_1();//點滿一圈的小函數（限內部用）
P3=0xf7;//5層
deng14_1();//點滿一圈的小函數（限內部用）
P3=0xfb;//6層
deng14_1();//點滿一圈的小函數（限內部用）
P3=0xfd;//7層
deng14_1();//點滿一圈的小函數（限內部用）
P3=0xfe;//8層
deng14_1();//點滿一圈的小函數（限內部用）
//////////////////
P3=0xff;
P1=0x7f;//1層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xbf;//2層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xdf;//3層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xef;//4層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xf7;//5層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xfb;//6層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xfd;//7層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xfe;//8層
deng14_1();//點滿一圈的小函數（限內部用）
P1=0xff;
}
/*====================================================
===================主函數君===========================
======================================================*/
void main()
{
while(1)
{
deng0_1();//所有燈滅一會兒
deng0_1();//所有燈滅一會兒
deng14();//從下開始，點滿一圈后，滅，再上升點亮第二圈
deng4();//單層，向下降
deng5();//從上到下，逐層全部點亮
deng6();//從上到下，逐層全部熄滅】
deng8();//上半先逐步點亮，然后再向下點亮
deng0();//所有燈亮一會
deng6();//從上到下，逐層全部熄滅】
deng9();//從中間向上、下點亮,再熄滅
deng9();//從中間向上、下點亮,再熄滅
deng0_1();//所有燈滅一會兒
deng11();//逆時針逐列點亮所有燈
deng10();//從中間向上、下熄滅
deng0_1();//所有燈滅一會兒
deng13();//兩層燈，分別從中間向上、下移動
deng3();//單層，向上升
deng5();//從上到下，逐層全部點亮
deng12();//閃爍
deng12();//閃爍
deng2();//四列燈順時針旋轉2遍
deng1();//兩列燈順時針旋轉2遍,然后逐漸降低
deng0_1();//所有燈滅一會兒
}
}

復制代碼
