數據的采集、存儲與顯示是嵌入式系統常見的功能。STM32F103ZET6內部集成了12位的逐次逼近型模擬數字轉換器，它有多大18個通道，可測量16個外部和2個內部信號源。

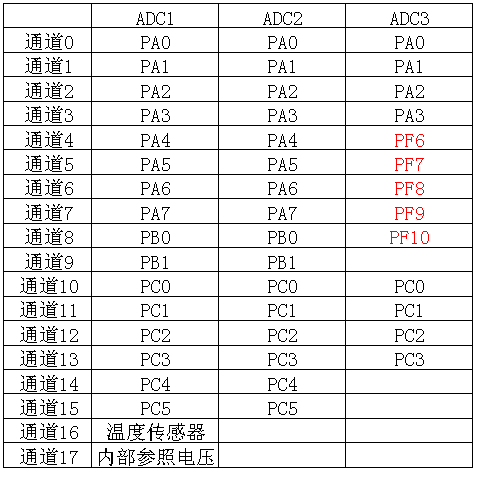

ADC引腳和輸入通道關系：
本次實驗采用通道10即PC0引腳輸入。
1. 新建工程后添加上一節串口通信的頭文件，然后新建本節所需的頭文件和.c文件。
2. 配置GPIO口，這里配置PC0即可（串口引腳已經配置好）
void ADC1_GPIO_Config(void)
3. 配置DMA的傳輸模式和ADC的采樣模式：
void ADC1_Mode_Config(void)
{
DMA_InitTypeDef DMA_InitStructure;
ADC_InitTypeDef ADC_InitStructure;
DMA_DeInit(DMA1_Channel1);
//配置DMA傳輸方式
DMA_InitStructure.DMA_PeripheralBaseAddr= ADC1_DR_Address; //外設基地址
DMA_InitStructure.DMA_MemoryBaseAddr= (u32)&ADC_ConvertedValue; //內存基地址
DMA_InitStructure.DMA_DIR= DMA_DIR_PeripheralSRC; //DMA傳輸方向
DMA_InitStructure.DMA_BufferSize = 1; //傳輸單位
DMA_InitStructure.DMA_PeripheralInc= DMA_PeripheralInc_Disable;//外設地址指針增量設為不自動增加
DMA_InitStructure.DMA_MemoryInc= DMA_MemoryInc_Disable; //內存地址指針增量設為不自動增加
DMA_InitStructure.DMA_PeripheralDataSize= DMA_PeripheralDataSize_HalfWord;//外設數據半字
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;//內存數據大小設為半字
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; //DMA傳輸方式設為循環傳輸
DMA_InitStructure.DMA_Priority = DMA_Priority_High; //DMA優先級設為高
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable; //內存到內存的傳輸失能
DMA_Init(DMA1_Channel1,&DMA_InitStructure);//初始化DMA1，開啟通道1
DMA_Cmd(DMA1_Channel1,ENABLE); //使能通道1
ADC_InitStructure.ADC_ScanConvMode = ENABLE;
ADC_InitStructure.ADC_ContinuousConvMode= ENABLE;
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
ADC_InitStructure.ADC_DataAlign= ADC_DataAlign_Right;
ADC_InitStructure.ADC_NbrOfChannel = 1;
ADC_Init(ADC1,&ADC_InitStructure);
//配置ADC1的通道10為55.5個采樣周期
ADC_RegularChannelConfig(ADC1,ADC_Channel_10,1,ADC_SampleTime_55Cycles5);
ADC_DMACmd(ADC1,ENABLE);//使能DMA-ADC
ADC_Cmd(ADC1,ENABLE);//使能ADC1
ADC_ResetCalibration(ADC1);//復位校準寄存器
while(ADC_GetResetCalibrationStatu
ADC_StartCalibration(ADC1);
while(ADC_GetCalibrationStatus(ADC1));
ADC_SoftwareStartConvCmd(ADC1,ENABLE);
}
4. 在主函數中調用上述兩個函數初始化ADC1，接著調用串口初始化函數。
5. 每間隔一秒打印變量一次。
int main()
{
float ADC_Value;
USART1_Config(); //配置串口1
ADC1_Init();
while(1)
{
ADC_Value = (float)ADC_ConvertedValue/4096*3.3;
printf("ADC:%fV\n",ADC_Value);
delay(0x8fffff);
}
}

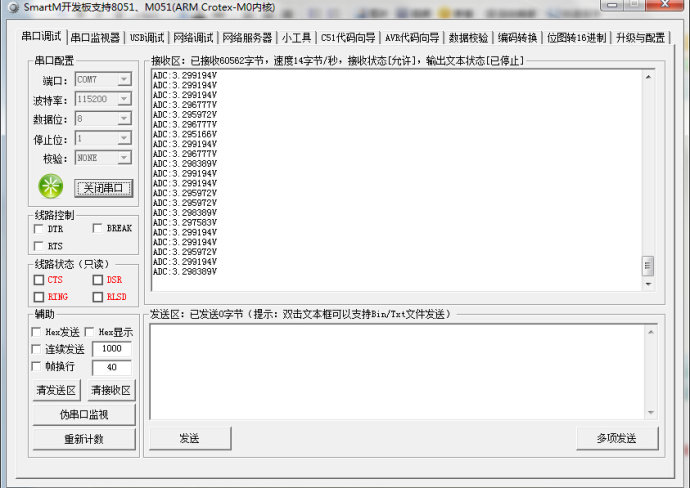

實驗效果：
