Hi，大家好！前兩次呢，我們一起學習了按鍵開關的基本使用。在每一次的電路連接過程中，我們每次都需要額外連接一個10k歐姆大小的電阻。話說如果只是想學習一下按鍵開關，就不得不需要額外再連接一個電阻，總覺得有點繁瑣，能不能去掉這個電阻呢？可喜可賀！答案是肯定的！
好！廢話不多啰嗦！讓我們直奔主題，看看是如何去掉那個電阻的！
首先，還是要我們做準備一下。
硬件方面

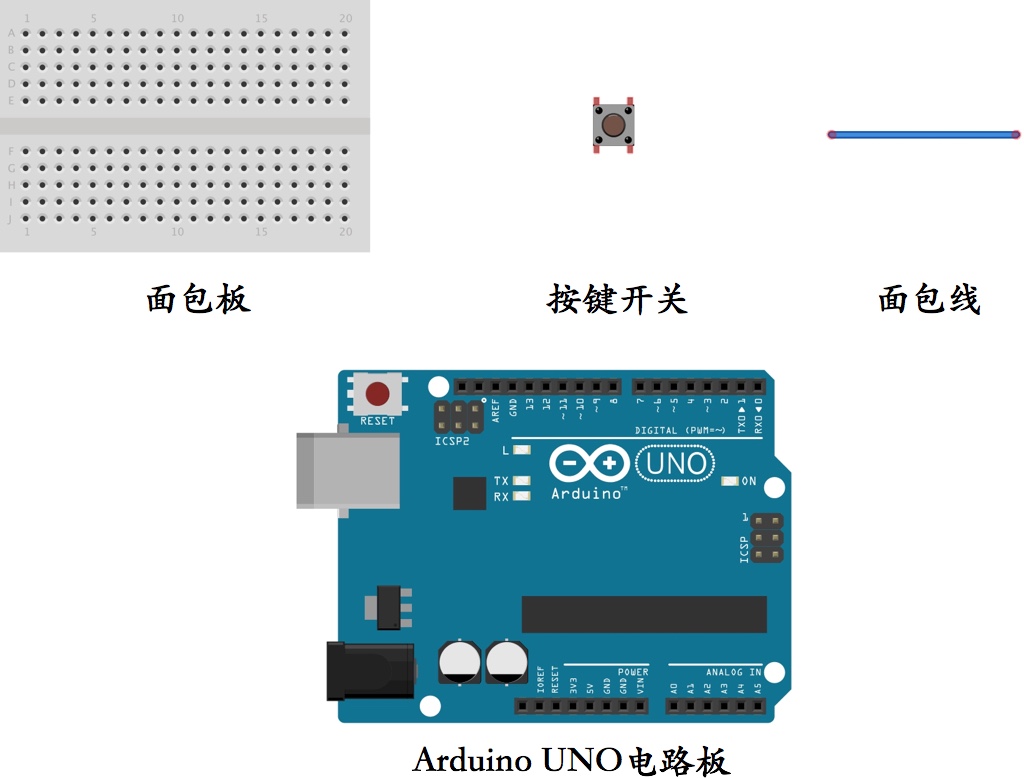

圖片來源：Arduino電路配件
具體包括如下：
- Arduino UNO電路板（1塊）
- 面包板（1塊）
- 按鍵開關（1個）
- 面包線（2根）
看！這次果然拋棄了電阻，還省了一根兒面包線，只用了兩根。測試用的LED神燈，還是用Arduino UNO電路板自帶的那盞。關于Arduino UNO電路板自帶的這盞LED神燈，這里就不再次贅述了。印象模糊的同學，可以翻看前兩次的實驗記錄。
軟件方面Arduino官方提供的IDE。
連接電路

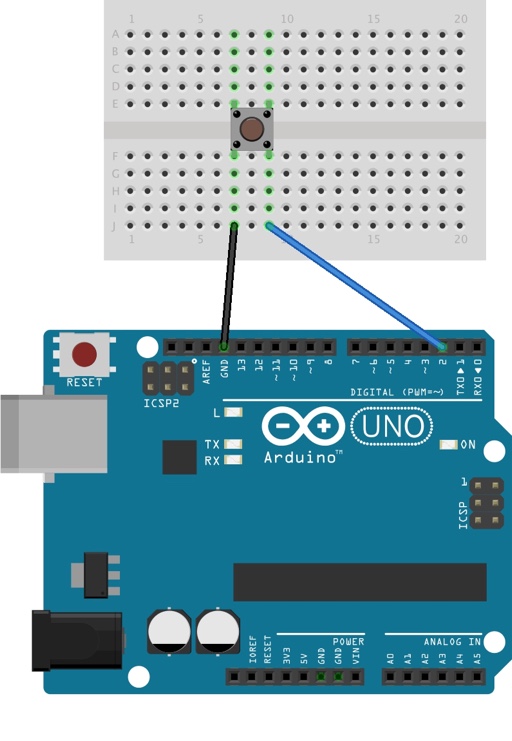

圖片來源：Arduino連接開關按鍵電路示意圖
對于類似電路的連接，都是輕車熟路了吧？！這次更是簡單，只剩下了一個開關按鍵，真的是連電阻都沒有啦！下面進行最后一步！
添加幾行代碼首先還是讓我們新建一個項目窗口。

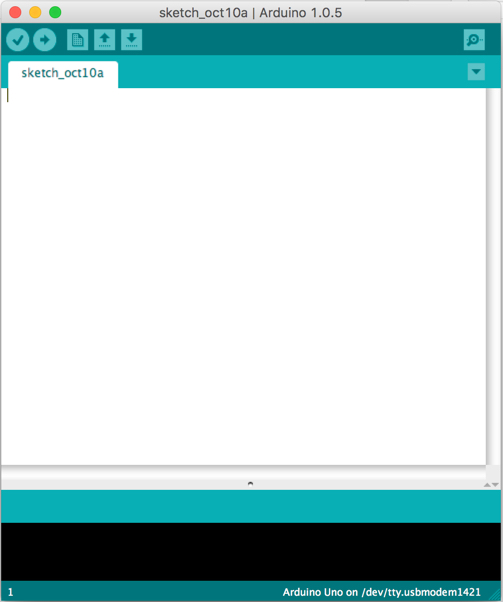

圖片來源：Arduino官方IDE
- // 對Arduino電路板或相關狀態進行初始化方法
- void setup() {
- // 開啟串行通信，并設置其頻率為9600。
- // 如果沒有特別要求，此數值一般都為9600。
- Serial.begin(9600);
- // 配置2號針腳為輸入狀態，
- // 并設置使用內部上拉電阻。
- pinMode(2, INPUT_PULLUP);
- // 定義LED輸入針腳號為13號針腳。
- // 注：此處我們使用的LED神燈是Arduino UNO電路板自帶，
- // 此神燈對應的針腳號默認為13，此數值不得隨意更改，
- // 所以這里定義的數值13是為了和默認值相對應。
- pinMode(13, OUTPUT);
- }
- // 系統調用，無限循環方法
- void loop() {
- // 讀取2號針腳上的輸入信號的數值
- int sensorVal = digitalRead(2);
- // 為了更直觀的看到2號針腳輸入的信號值，
- // 將獲取到的數值打印到串行調試窗口，方便調試。
- Serial.println(sensorVal);
- // 如果獲取到的數值為HIGH(數值大小等于1)，
- // 則向13號針腳發送LOW信號(數值大小等于0)，熄滅LED神燈，
- // 反之則發送HIGH信號(數值大小等于1)，點亮LED神燈。
- if (sensorVal == HIGH) {
- digitalWrite(13, LOW);
- } else {
- digitalWrite(13, HIGH);
- }
- }
使用這個內部電阻還有一點需要注意，那就是它會將按鍵的輸入狀態取反。也就是說，當按鍵斷開的時候，輸入為HIGH，也就是數值為1，按鍵按下的時候，輸入為LOW，也就是數值為0。這也是為什么我們會在代碼的第70行進行一次if判斷，并將輸入狀態重新調整過來的原因。
圖片來源：Arduino官方IDE的文件編輯菜單選項
OK！點擊一下上圖中標有向右指向的箭頭圖標，將編寫好的代碼燒入Arduino UNO電路板。如果一切順利，此時就可以通過按下按鍵，讓LED神燈點亮，松開按鍵，LED神燈熄滅。同時，你還可以點擊上圖中最右邊的放大鏡圖標，打開串口調試窗口，查看實時的按鍵輸出狀態。

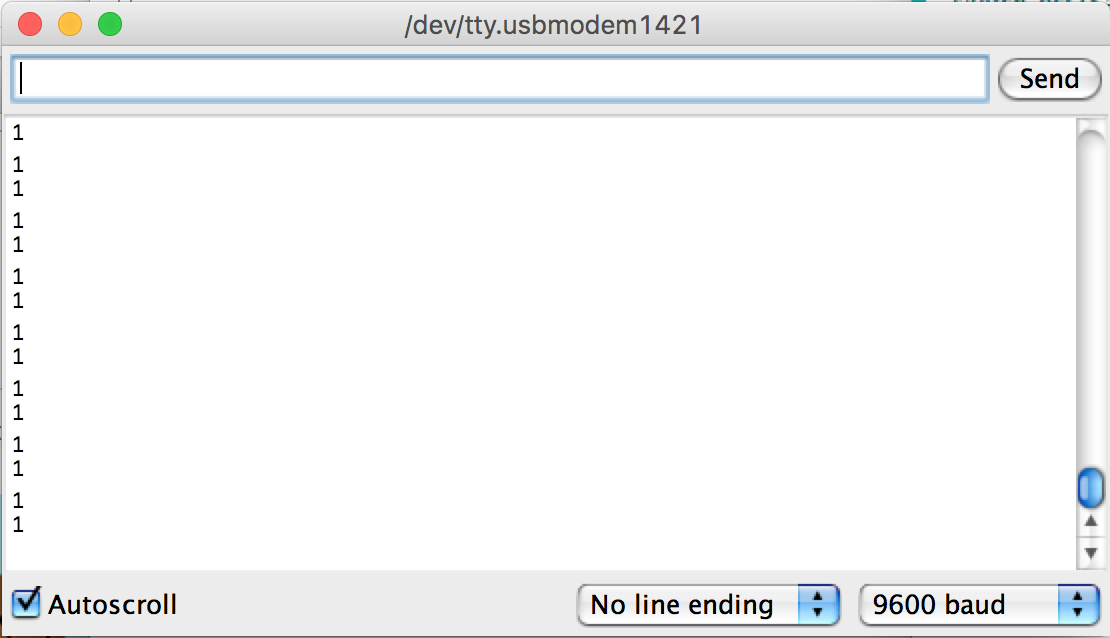

圖片來源：Arduino串口調試窗口
每次按下按鍵或松開按鍵，都可以從串口調試窗口中實時看到按鍵的輸入數值。
總結通過這次學習，我們知道了如何調用Arduino UNO自帶的內部上拉電阻，還了解到此上拉電阻會按鍵開關的輸入狀態進行取反。通過使用內部的上拉電阻，我們在使用開關按鍵的時候可以少連接一個外部電阻，將電路的連接變的更簡單。但相應的代價是，要將獲取到的數值進行取反。
下期預告經過這幾次對按鍵開關的學習，我們對按鍵開關的使用已經有了初步的掌握。下一次，我們將過去幾次的學習融合到一起，做一個小實驗，在用按鍵開關控制LED神燈的同時，我們將試著記錄按鍵開關的總按下次數！
