Arduino教程-讓LED神燈閃爍

ID:99556 · 發表于 2015-12-19 21:34

Hi，大家好！上一次我們試著讓Arduino點亮了一盞LED神燈。這一次我們更進一步，讓這盞LED神燈閃爍起來！
像之前一樣，我們首先需要在硬件和軟件方面做一些準備。
硬件方面

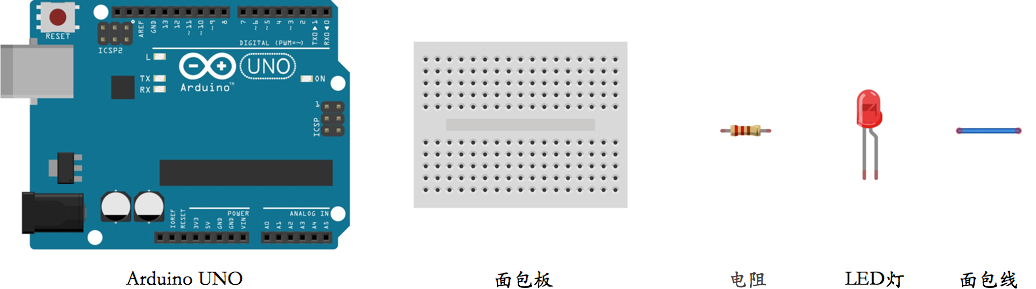

圖片來源：Arduino-UNO-LED
具體包括如下：

Arduino UNO電路板（1塊）
mini面包板（1塊）
220歐姆電阻（1個）
LED燈（1盞）
面包線（2根）

軟件方面只需要Arduino官方提供的IDE即可。
準備好上面這些之后，接下來只要連接好電路，敲幾行簡單的代碼，就可以讓我們的神燈閃爍起來！
連接電路

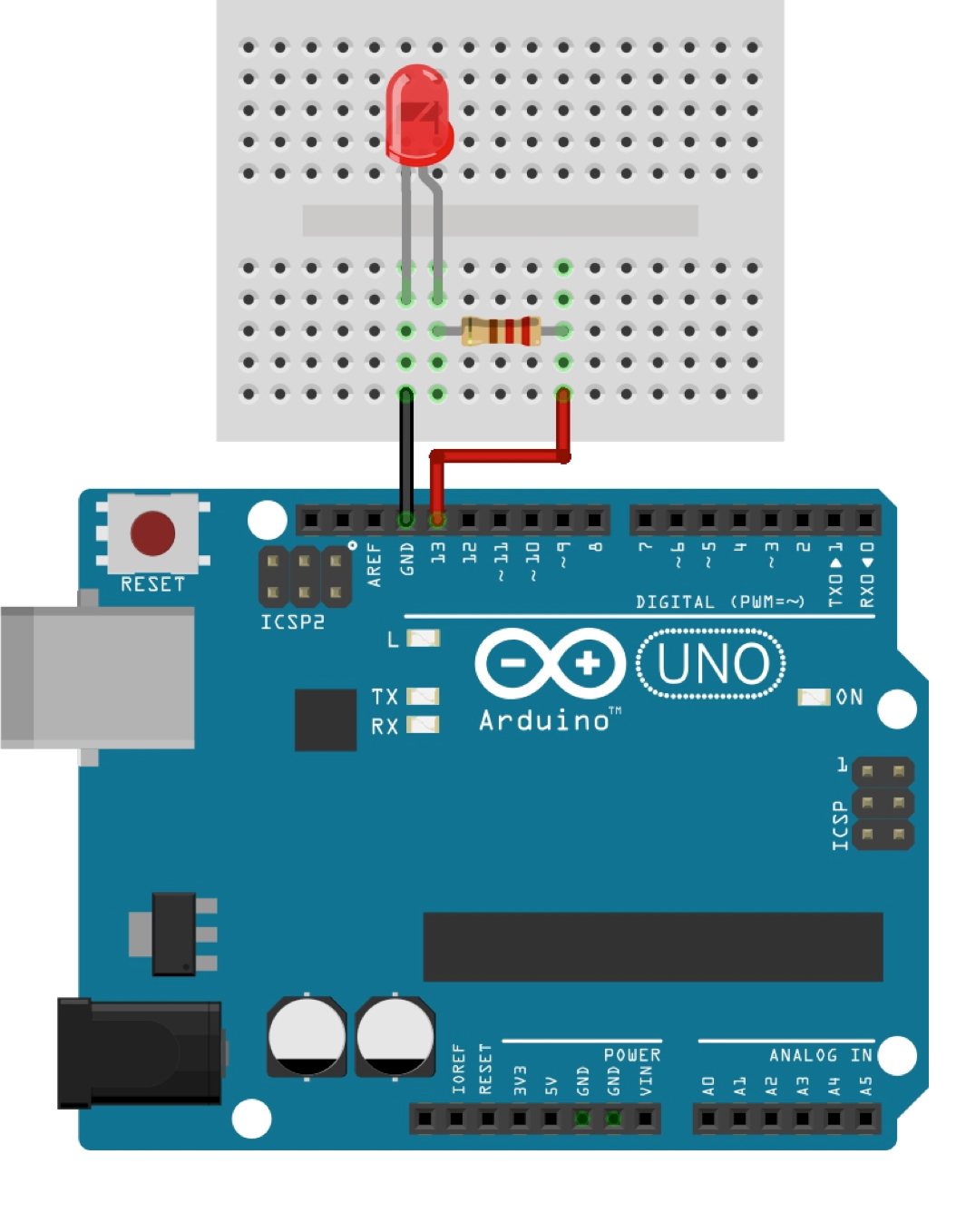

圖片來源：Arduino連接LED電路示意圖
跟點亮LED神燈一樣，只需要簡單的一步，即可連接好我們的電路。唯一需要注意的是，LED的長針腳要插入13號孔，短針腳插入GND地線孔內，這一點千萬別搞反了哦！最后，需要用USB線把Arduino連接到電腦上，連好之后會看到Arduino電路板上的一個小電源燈被點亮！
添加幾行代碼好！最后我們需要添加兩行簡單的代碼，即可大功告成！
首先打開Arduino的IDE，新建一個Arduino項目窗口。

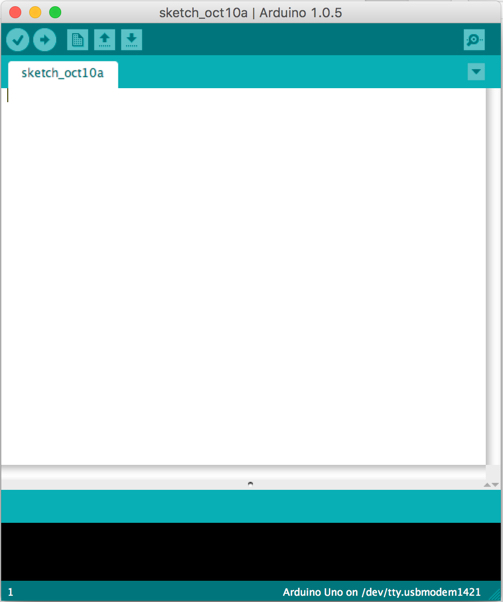

圖片來源：Arduino官方IDE
新建完成之后，需要向其中添加幾行代碼。

int led = 13; // 定義針腳號，數字類型為整型
// 對Arduino電路板或相關狀態進行初始化方法
void setup() {
// 設定13號針腳為輸出狀態，
// pinMode()方法是Arduino類庫提供的系統方法，
// 調用的時候需要傳入兩個參數。
// 一個是針腳號，另一個是針腳號的狀態。
pinMode(led, OUTPUT);
}
// 系統調用，無限循環方法
void loop() {
// 向13號針腳輸出值為高電壓狀態，
// 此值可以點亮LED神燈。
// digitalWrite()方法也是Arduino類庫提供的系統方法，
// 調用的時候需要傳入兩個參數，
// 一個是針腳號，另一個是針腳號的狀態。
// 這里需要注意的是，pinMode()方法是初始化針腳狀態，
// digitalWrite()方法是向此針腳號不斷發送狀態。
digitalWrite(led, HIGH);
// delay()方法是Arduino自身類庫提供的方法，
// 功能是讓時間延遲，其中傳入的參數為毫秒單位，
// 1000毫秒 = 1秒
delay(1000);
// 此處向Arduino的13針腳發送低電壓狀態，
// 此狀態可以讓LED神燈熄滅
digitalWrite(led, LOW);
// 再次延遲1000毫秒，也即1秒鐘，
delay(1000);
// 隨后進入下一次loop循環，
// 即調用上面的digitalWrite(led, HIGH)方法，
// 讓LED神燈再次點亮。
// 如此不斷循環下去。
}

復制代碼

敲完收工！看起來代碼好長的樣子，注意千萬別被上面冗長的中文注釋所嚇住！刪除注釋，比起點亮LED神燈，其實我們只多添加了三行代碼！而且三行代碼里還有兩行是重復的！不能要求再簡單了！
新添加的三行代碼里，出現了一個新面孔，那就是delay()方法，這個方法的功能是進行時間延遲的，方法的調用需要傳入一個時間參數，參數的單位為毫秒，比如傳入1000，那么等于在這行代碼上停留1秒鐘，隨后程序才會自動繼續向下執行。
好！接下來還剩下最后一步，把代碼燒入Arduino！在點亮LED神燈那一節，我們知道這一步可以一氣呵成，只需要點擊新建項目文件上，那個指向右側箭頭圖標，即可自動完成代碼的燒入。

圖片來源：Arduino官方IDE的文件編輯菜單選項(注意此處不是指Arduino頂部工具欄)
如果在此操作中碰到了連接Arduino的失敗錯誤，可以查看點亮LED神燈那一節中，關于這部分需要注意的兩個小細節。
總結是不是很簡單？其實只需要多加一個新方法，就可以實現LED神燈的閃爍效果！這一節中，我們新認識一個延時方法，名字叫delay()，只是多添加了這一個方法，就完成了最終效果。So easy!
下期預告這一節我們只是實現了讓LED神燈點亮和熄滅，期間只有兩個狀態。那如何讓LED神燈逐步點亮和逐步熄滅呢？嗯，下一次我們將迎接一個新的挑戰，讓LED神燈逐漸變亮和逐漸熄滅！
